Pro/e如何造一个下水软管？

工具/材料

电脑

Pro/e5.0软件

详细内容

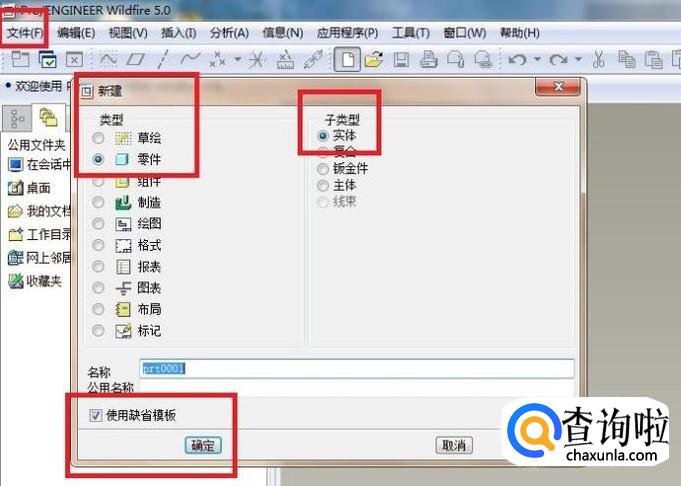

• 01

  如下图所示，
  打开Pro/e5.0软件，
  首先点击标题栏中的“文件”，
  然后在其展开下拉菜单点击“新建”，
  然后在“新建”对话框中设置“类型：零件、子类型：实体”，并勾选“使用缺省模板”，
  最后“确定”。

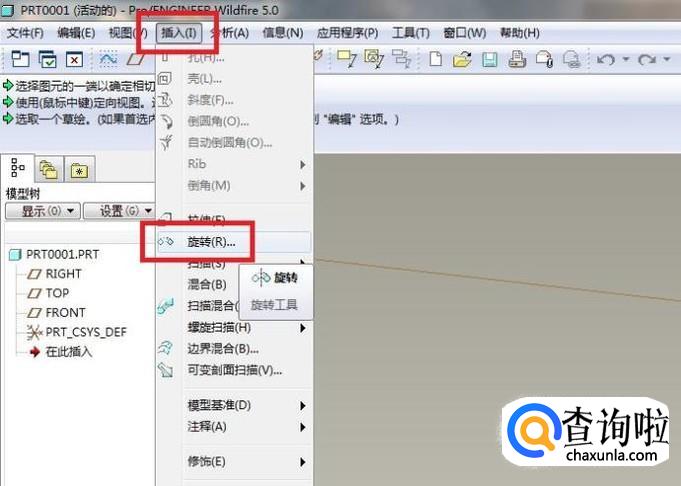

• 02

  如下图所示，
  首先点击标题栏中的“插入”，
  然后在其下拉菜单中点击“旋转”，
  激活“旋转”图标。

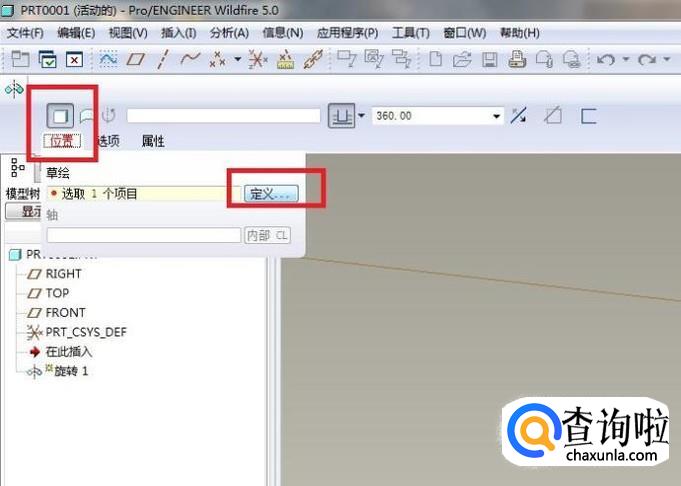

• 03

  如下图所示，
  看软件左上角，
  首先点击‘位置’，
  然后再点击“定义”。

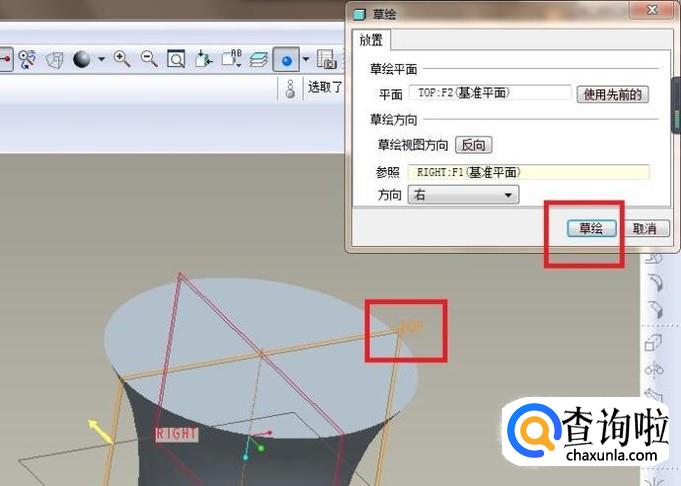

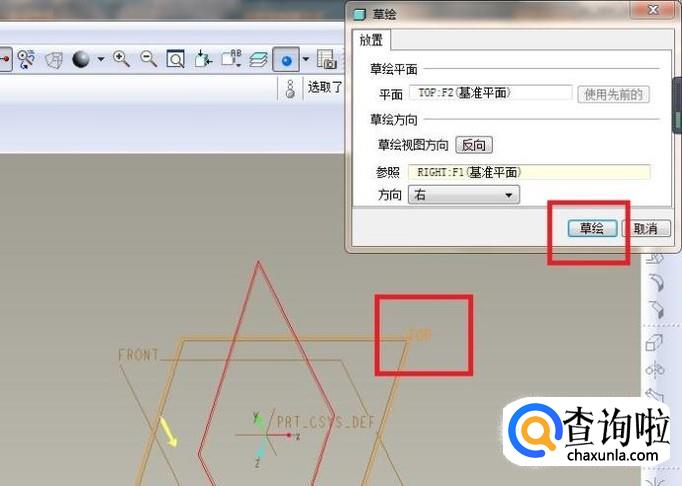

• 04

  如下图所示，
  出现了“草绘”对话框，
  然后在基准坐标系中选择“TOP面”为草绘平面，
  最后点击“草绘”对话框下方的“草绘”按钮，
  成功进入到草绘界面。

  这是第一个具体的操作说明，后面不再这么详细的解说了。


• 05

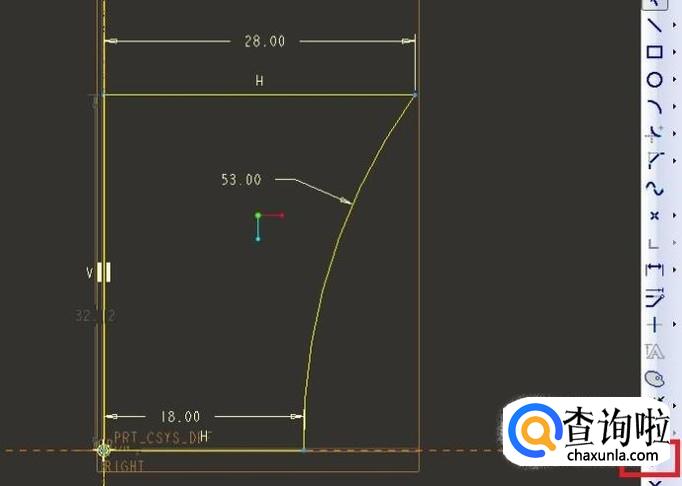

  如下图所示，
  首先点击右边工具箱中的“中心线”图标，
  然后在草绘区域以坐标原点为起点画一条纵向的中心线，
  然后点击右边工具箱中“直线”图标，
  在草绘区域画三条直线，
  然后点击右边工具箱中的“圆弧”图标，
  然后在草绘区域画一个圆弧，
  最后修改尺寸：长线段28、短线段18，半径53，
  最终的草图形状如下图所示，
  最后的最后，点击右边工具箱最下方的√，完成并退出草绘。


• 06

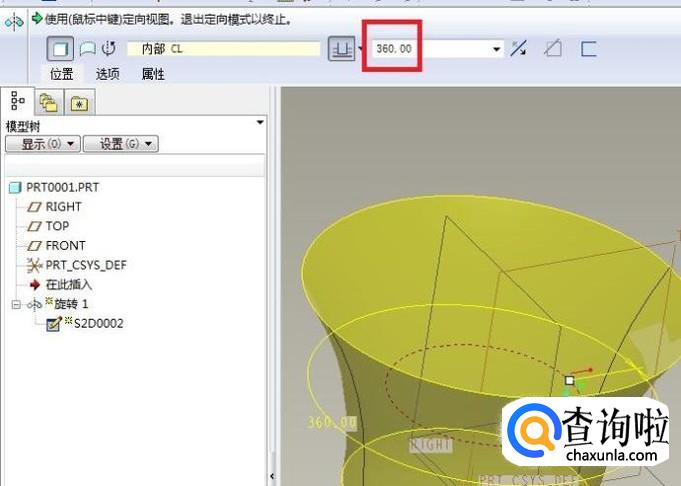

  如下图所示，
  回到了“旋转”界面，
  看软件左上角信息栏，
  默认旋转360°。

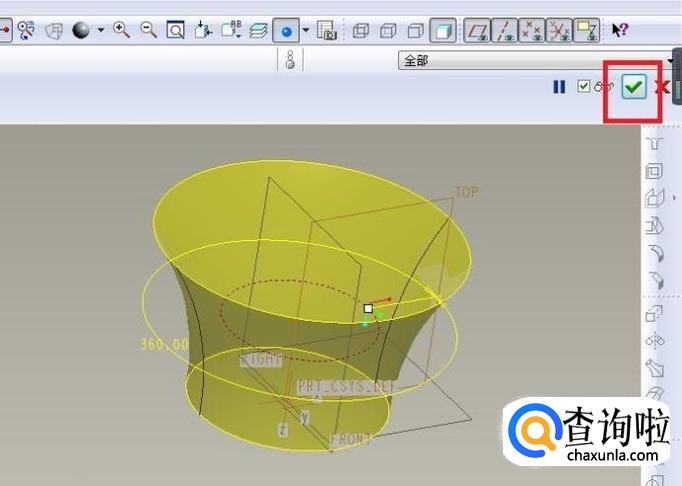

• 07

  如下图所示，
  将视线转到软件右上角，
  点击“√”，
  完成第一个“旋转”操作。


• 08

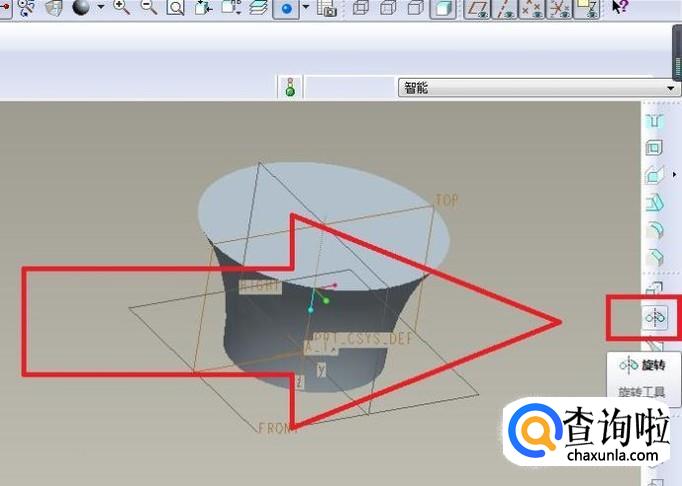

  如下图所示，
  在软件右边工具箱中点击“旋转”图标，
  激活“旋转”命令。


• 09

  如下图所示，
  首先点击“位置”，
  然后点击“定义”，
  然后就出现下图中的“草绘”对话框，
  然后在基准坐标系中选择“TOP面”为草绘平面，
  最后点击对话框下方的“草绘”按钮。


• 010

  如下图所示，
  又一次进入到草绘状态，
  画一个下图中的草图，

  说明一下，这一步主要用到命令有：中心线、直线、圆、相切约束、裁剪。

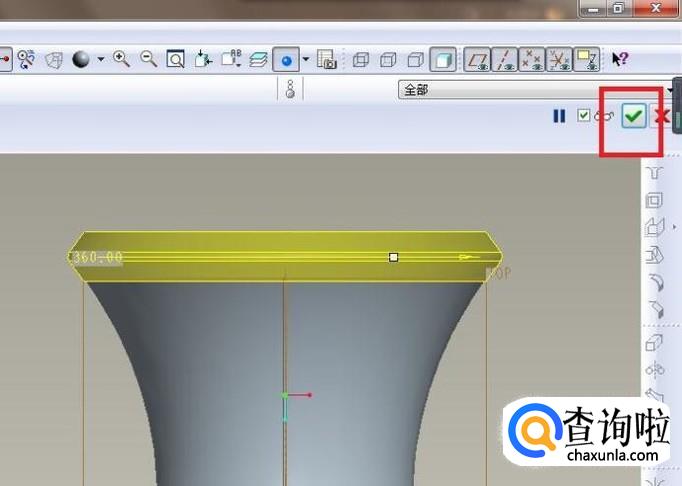

• 011

  如下图所示，
  上一步点√之后，
  就退出了草绘，来到了旋转，
  默认的是旋转360°，看预览效果，直接点击软件右上角的√。


• 012

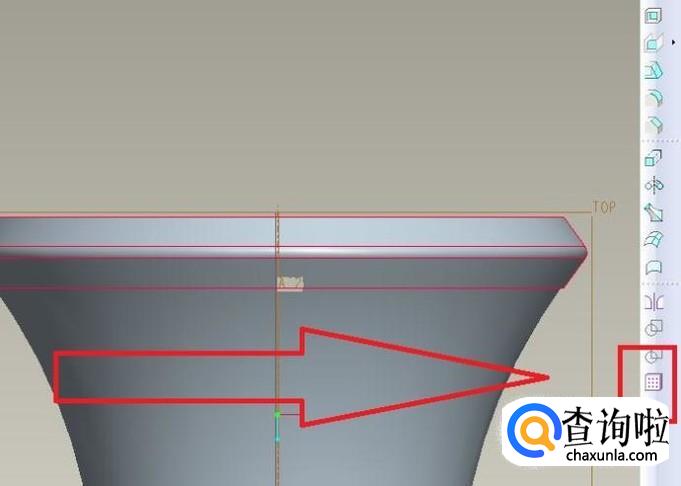

  如下图所示，
  首先选中刚刚生成的“旋转实体”，
  然后点击右边工具箱中的“阵列”图标，
  成功激活“阵列”命令。


• 013

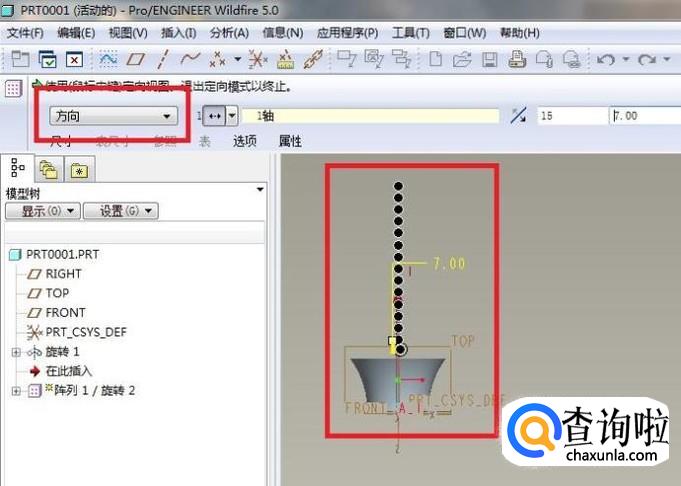

  如下图所示，
  将目光注视到软件左上角的信息栏，
  首先将阵列方式改成“方向”，
  然后选择如下图所示的轴（竖直向上），
  然后设置阵列数量为15，
  设置距离为7，
  最后将视线转移到软件右上角的√，
  点√，完成这一次的阵列操作。


• 014

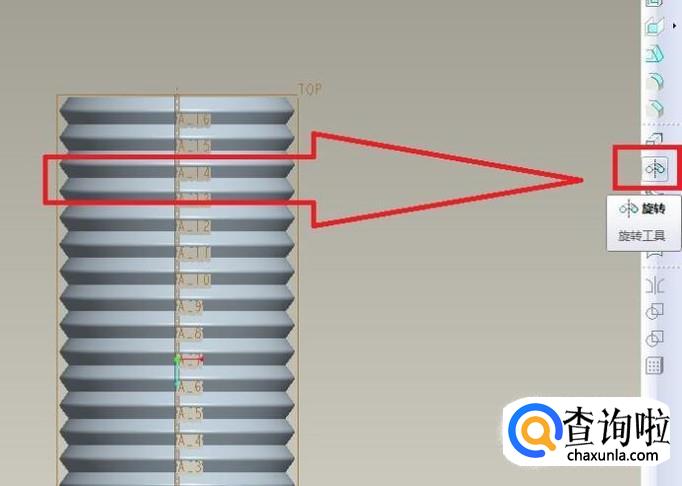

  如下图所示，
  阵列完成之后，
  继续在软件右边的工具箱点击“旋转”图标，
  激活“旋转”命令。


• 015

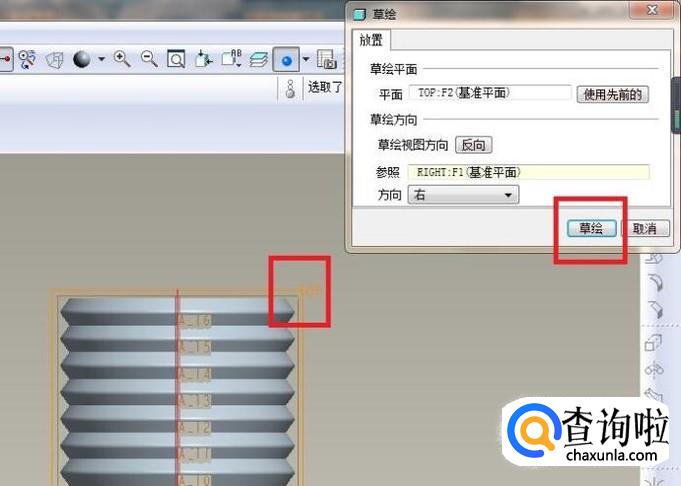

  如下图所示，
  重复第9步操作：位置——定义——TOP面——草绘。


• 016

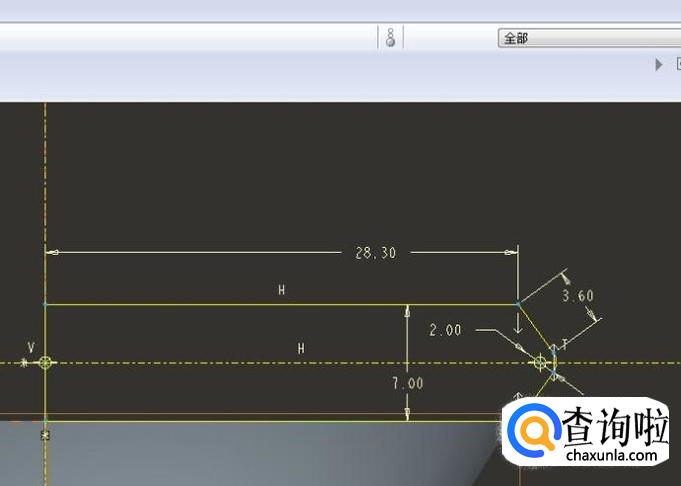

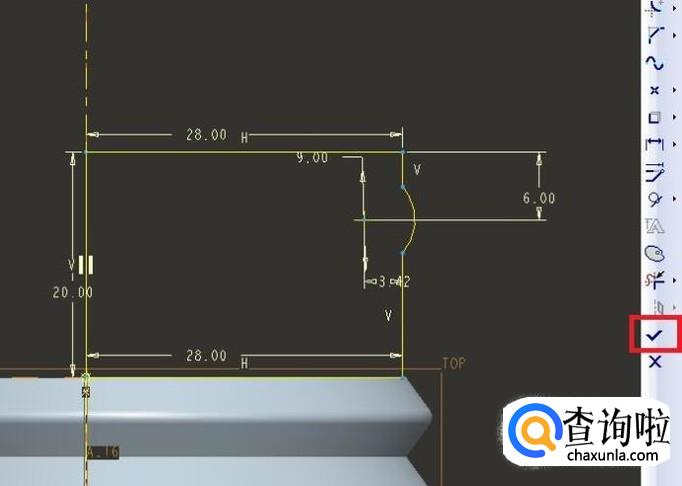

  如下图所示，
  首先画一条竖直中心线，
  然后画一个下图中的旋转截面，
  最后点√，完成。

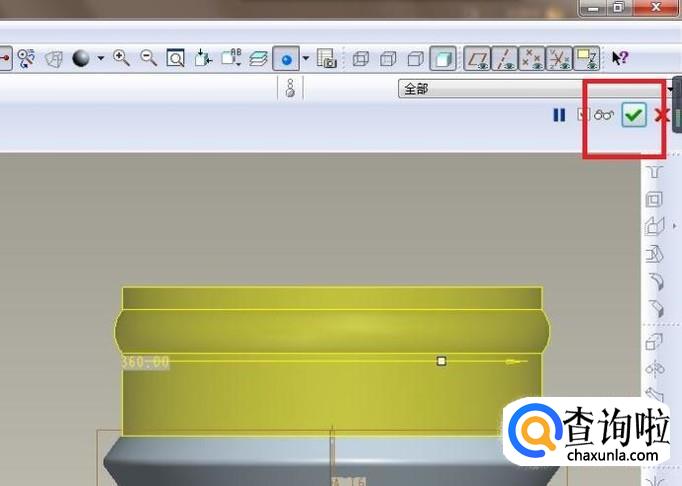

• 017

  如下图所示，
  看着旋转的预览效果，
  直接点击√，完成本次旋转操作。
  至此，
  下水软管的主体造好了。

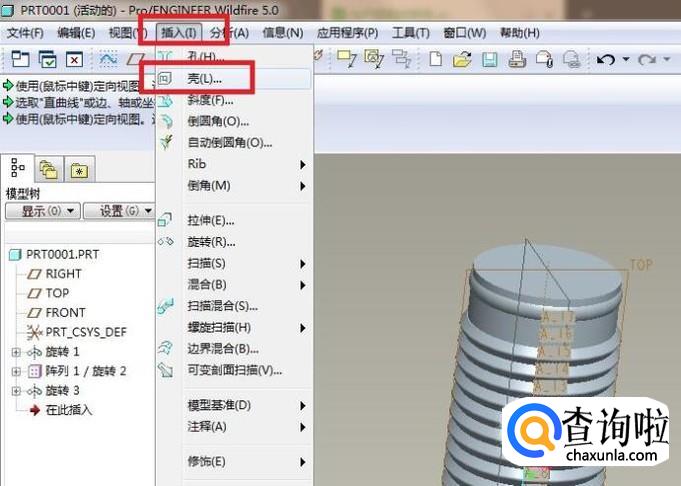

• 018

  如下图所示，
  执行【插入——壳】，
  激活“抽壳”命令。


• 019

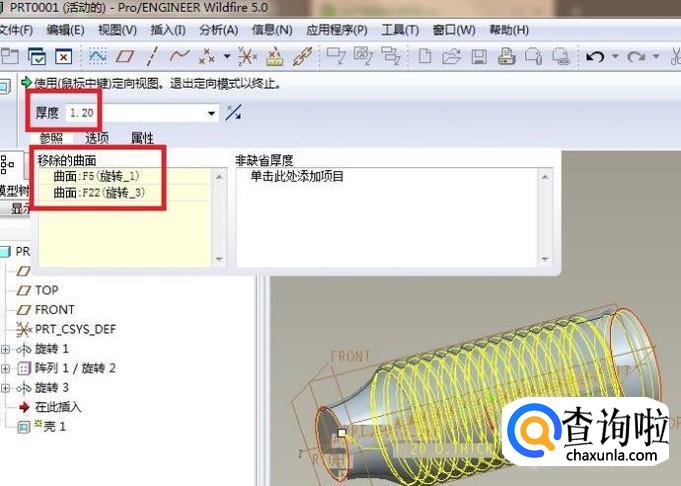

  如下图所示，
  看软件左上角的信息栏，
  首先设置厚度1.2，
  然后点击“参照”，之后会弹出“移除的曲面”对话框，
  然后我们利用“Ctrl+鼠标左键”将下水软管主体的两端平面选中，
  然后就将视线转移到软件右上角点击√，
  完成本次抽壳操作。

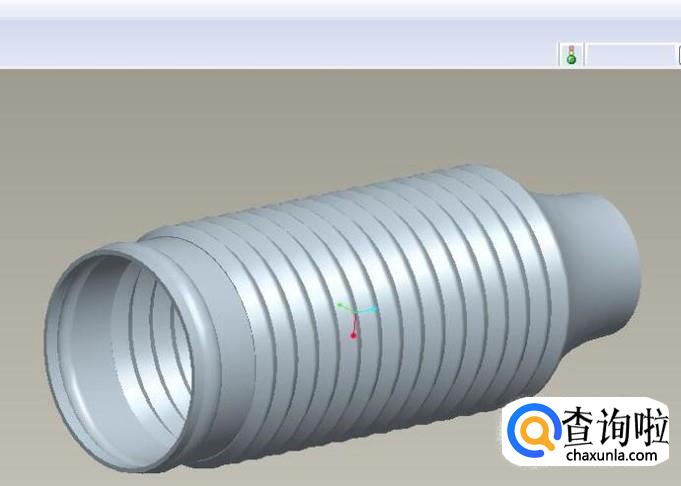

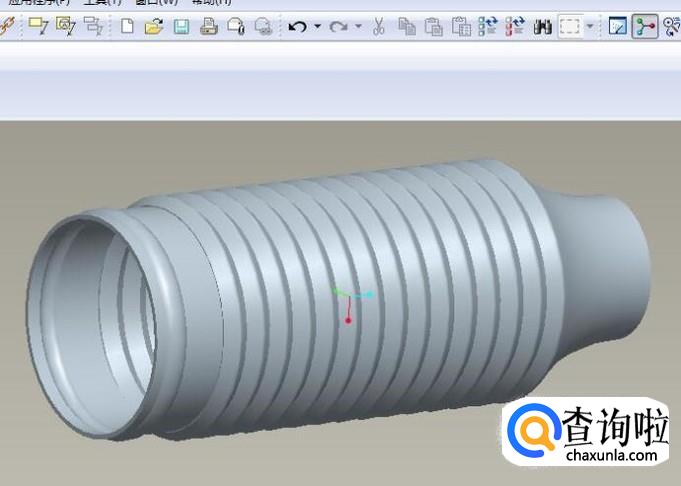

• 020

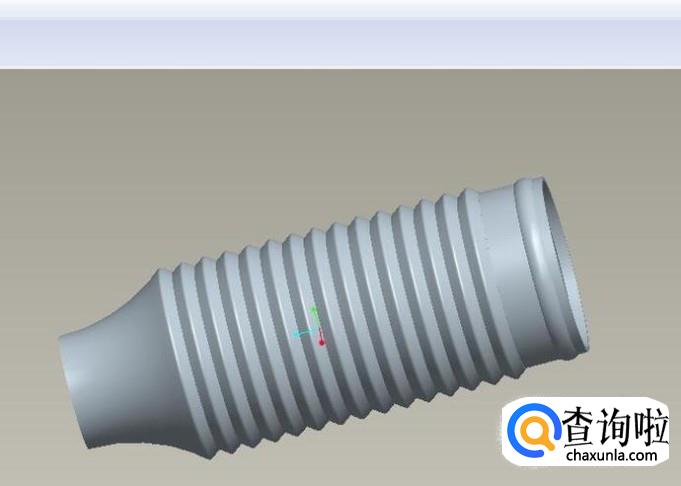

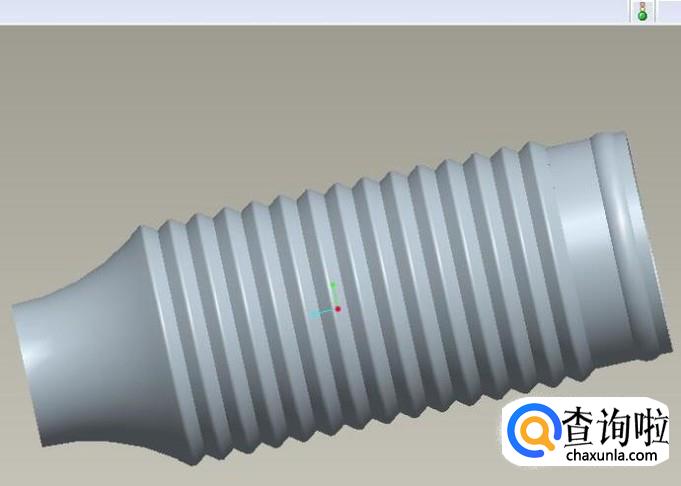

  如下两幅图所示，
  完成以上所有的操作，
  一个完整的水下软管就在Pro/e中造好了。



特别提示

想一次成功的造出这个水下软管，最好每次草绘都严格按照笔者的草图尺寸进行编辑。
