UG10.0中如何在实体平面上画黑白太极图？

详细内容

• 01

  如下图所示，
  打开UG10.0软件，

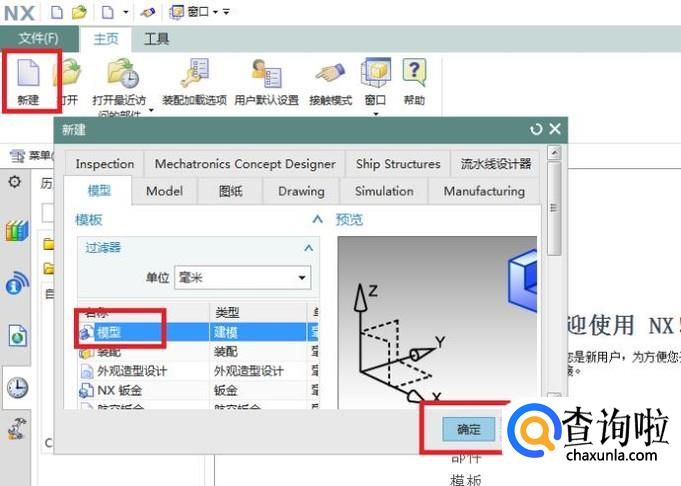

  点击工具栏中的“新建”图标，
  然后在弹出的“新建”对话框中选择“模型”，
  最后点击“确定”，
  至此，
  完成一个空白模型文件的创建。


• 02

  如下图所示，

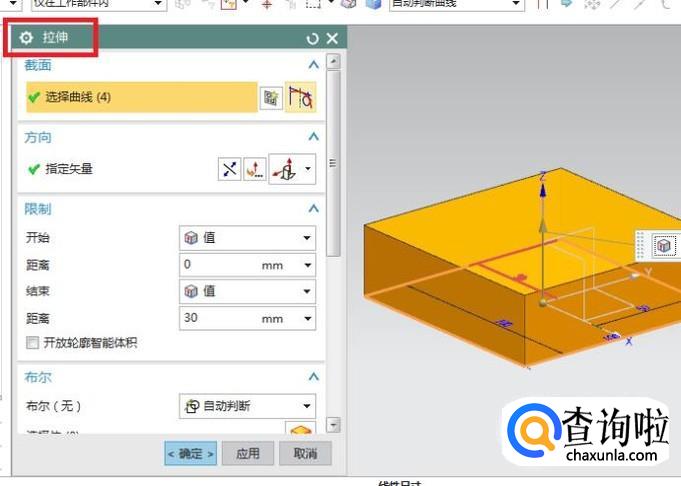

  拉伸一个100x100x30的长方体作为演示所用。


• 03

  如下图所示，

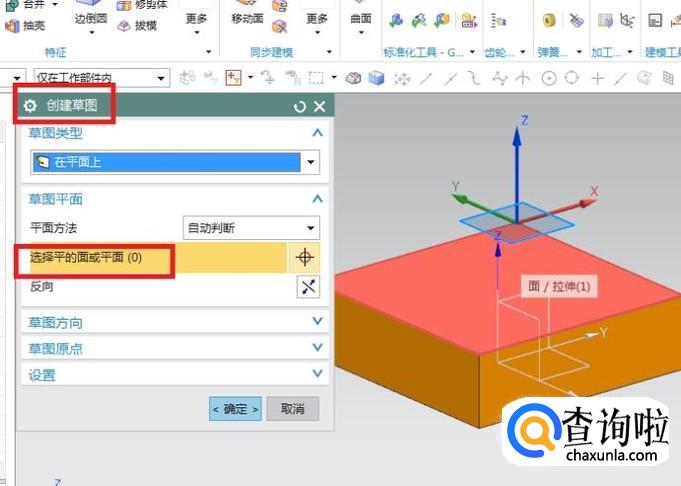

  点击工具栏中的“草图”图标，
  弹出一个“创建草图”对话框，
  然后选择长方体的上表面作为草图平面。


• 04

  如下图所示，

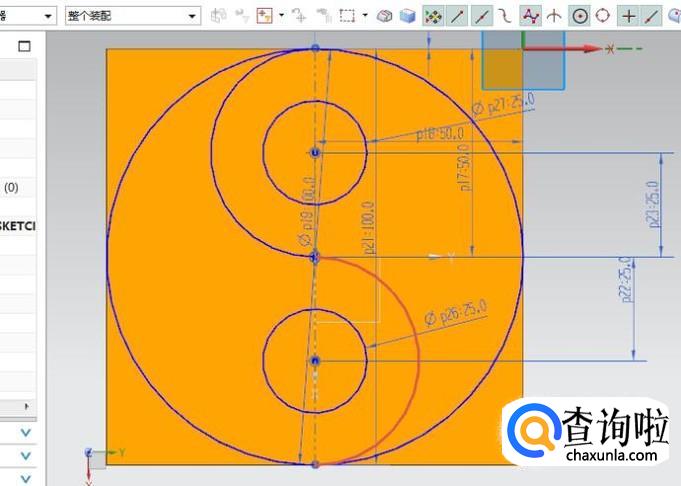

  画一个太极图轮廓。
  点击工具栏中的直线图标，
  以正方形上下两边的中点为端点画一条竖直的辅助线（作为参考线），
  然后点击工具栏中的“圆”图标，
  先后画五个圆，
  一个大圆：直径100，
  两个中圆：直径50，
  两个小圆：直径25，
  它们的圆心都在辅助线上，正好将辅助线等分成四份。


• 05

  如下图所示，

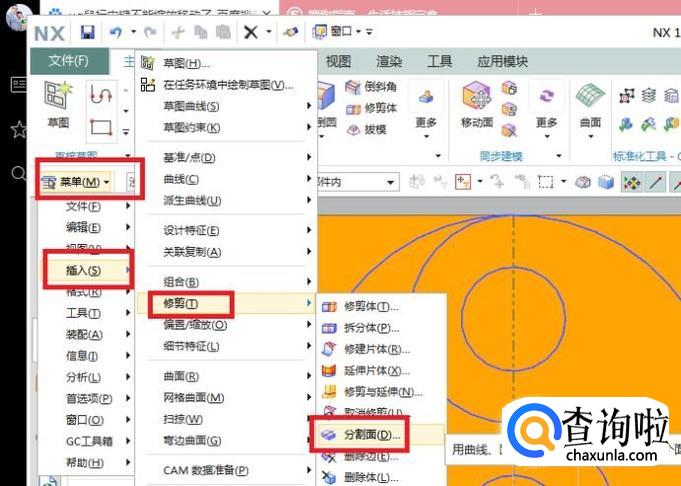

  执行【菜单——插入——修剪——分割面】，
  激活分割面命令。


• 06

  如下图所示，

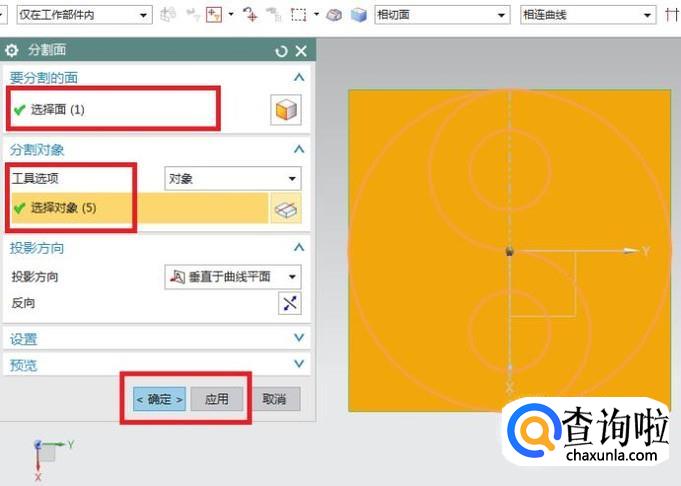

  出现“分割面”对话框，
  要分割的面一栏选择长方体上表面（也就是太极图轮廓线所在的平面）
  工具一栏选择全部的太极图轮廓线，
  最后点击“确定”。


• 07

  如下图所示，
  这个太极图的轮廓线成功的将长方体上表面分割成多份，

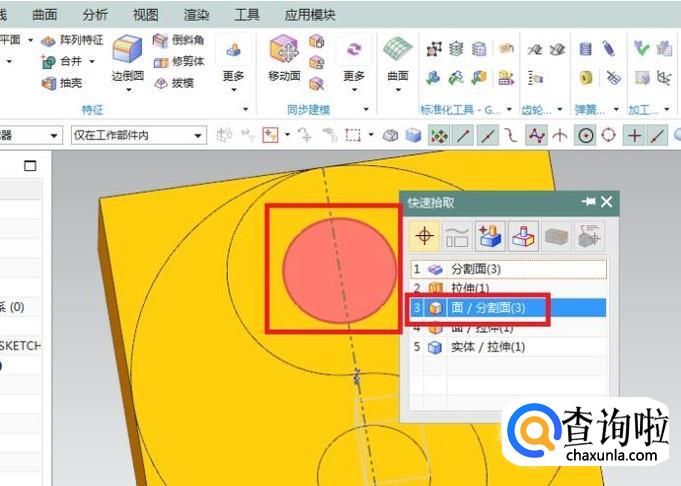

  将鼠标光标移动到下图中变色的那个小圆中，
  等到光标变成了十字形再单击鼠标左键，
  然后弹出“快速选取”对话框，
  然后在对话框中一个个面去选，
  当我们要选的这个小圆的颜色变的不同时，那个面就是我们要选择的面，
  然后点击它。


• 08

  如下图所示，

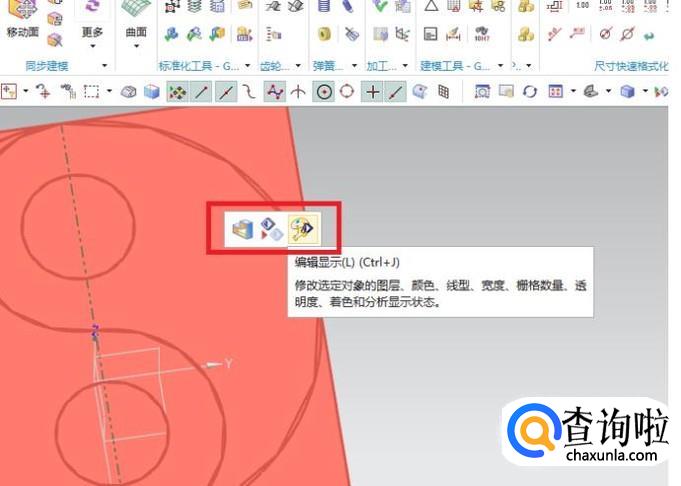

  出现一个工具栏，
  有三个选项图标，
  我们选择最右边的“编辑显示”图标。


• 09

  如下图所示，

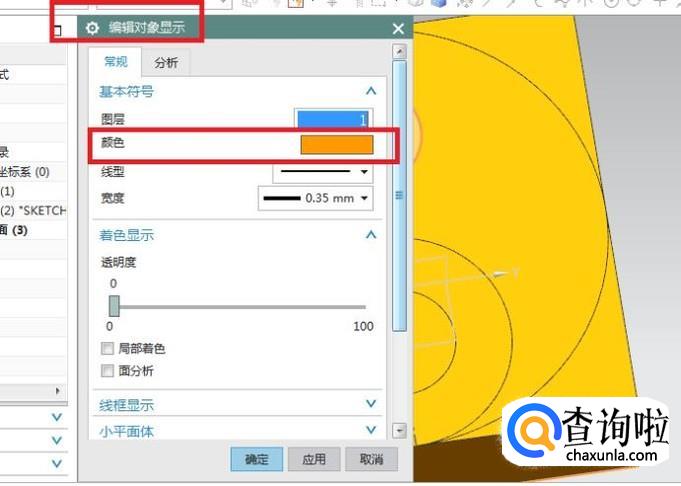

  出现“编辑对象显示”对话框，
  注意颜色一栏，
  默认的颜色是橙黄色。


• 010

  如下图所示，

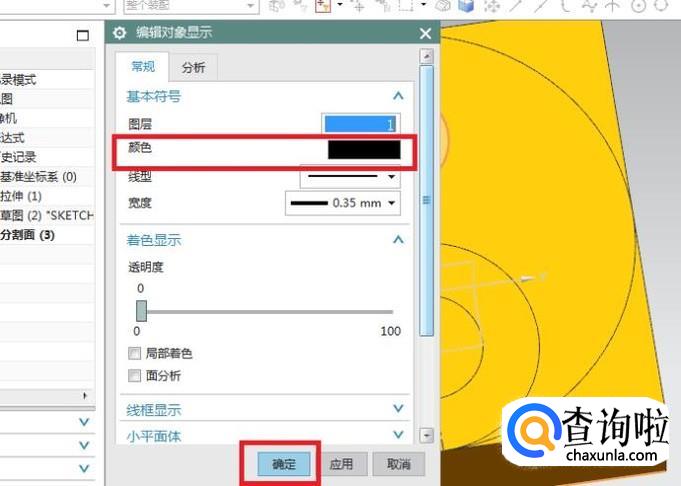

  点击颜色一栏中的“橙黄色”部分，
  会弹出一个“颜色”对话框，
  我们选择其中的“黑色”，并点击“确定”，
  然后回到了“编辑对象显示”对话框，
  点击对话框下方的“确定”。


• 011

  如下图所示，

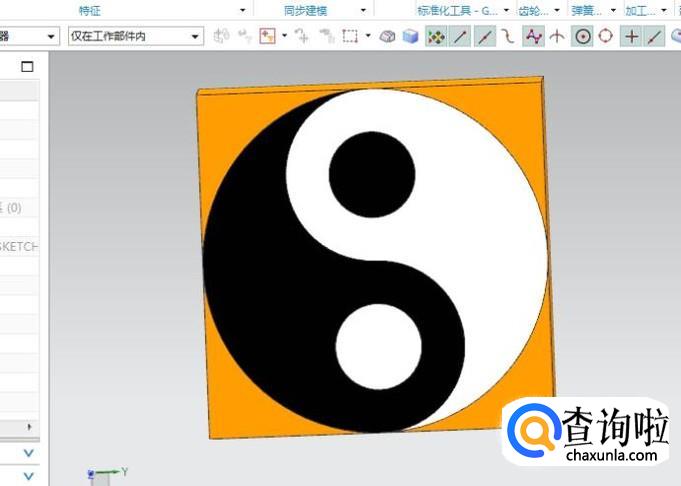

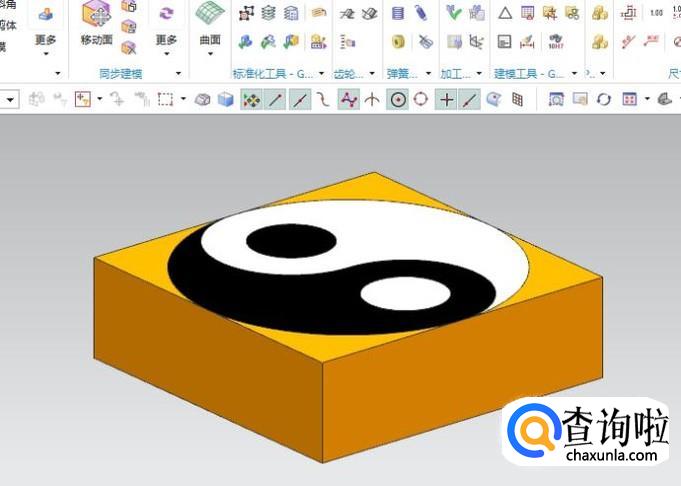

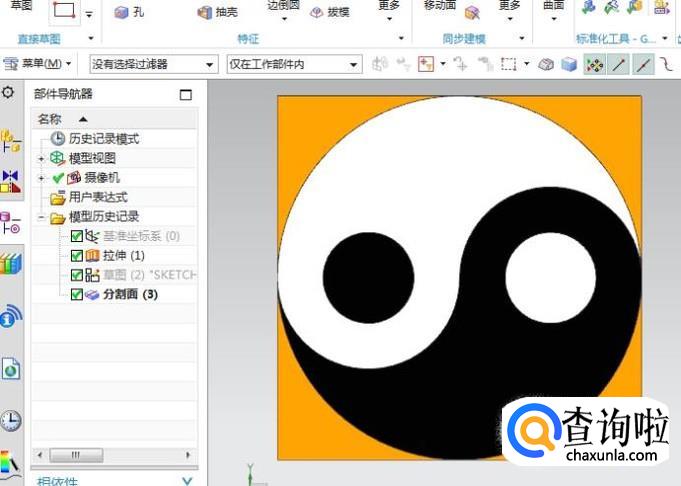

  用第10步中的方法，继续去给太极图其余部分更换颜色，
  最后就成了我们需要的黑白太极图。
