怎么看懂CAD图纸？

详细内容

• 01

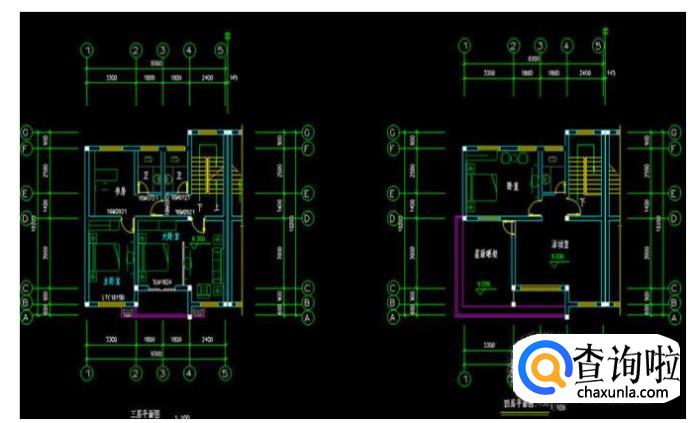

  图纸就是平立剖，结合着看。其实建筑图的个层平面也是 剖出来的，剖的位置是窗台以上。 你要记住小到线条的识别、符号代表的意义，大到图纸的组织、构件的拆装等。


• 02

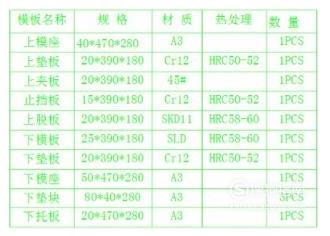

  明细栏一般都是机打的，防止人为修改。也是图纸重要的一部分因为明细栏里面标有数量、重量、尺寸等每一样都是不可出差错的。一般图纸上不能出现手写内容。


• 03

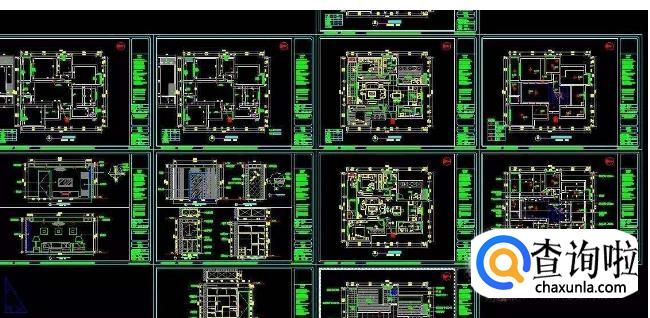

  拆分图，CAD图纸从整体来看就是一整张图纸，但其实就是用，很多张小图的一张一张拼凑而成的，不管是正面、侧面、还是底部，每一面都会详细的介绍每个零件的构成。


• 04

  侧视俯视图，侧视图与俯视图是一张图纸中不可缺失的有一部分，要结合到多张图片来看，可以避免多个被自己遗漏的细节。


• 05

  实践中，多拿图纸与实际施工来比照，不懂多问。做到不耻下问（向有经验的人，知道的人问），然后参照实物自己研究。
  --多请教：经常请教高人师傅们,做到脚勤,手勤,嘴勤一定会对自己大有帮助的.
  ---多看看相关建筑书籍，,做到理论和实践相结合：最好找份图纸自己钻研的看,如果旁边有高人的话,把从图纸中看到的问题记下来,再请教高人.然后再看图纸,再请教高人.如此反复.在此过程中要经常去施工现场一线去看实际的东西,做到大脑中有整体的概念性的东西,如果看不懂就问工人,工人一般都会乐意告诉.前者为理论,后者为实践.做到理论和实践相结合,我想是最快看懂图纸的方法。
