CAD2015栅格的显示与设置技巧

详细内容

• 01

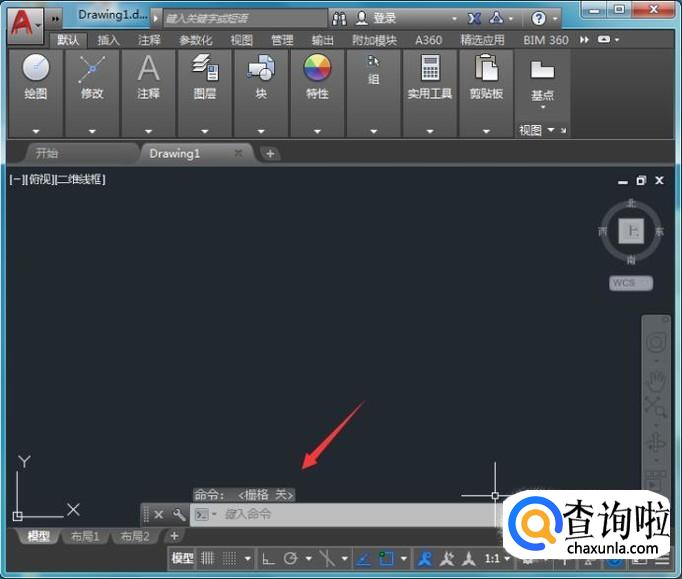

  我们在桌面上双击CAD的快捷图标，将CAD这款软件打开，打开CAD之后可以看到在CAD中就有栅格的显示，如图所示：


• 02

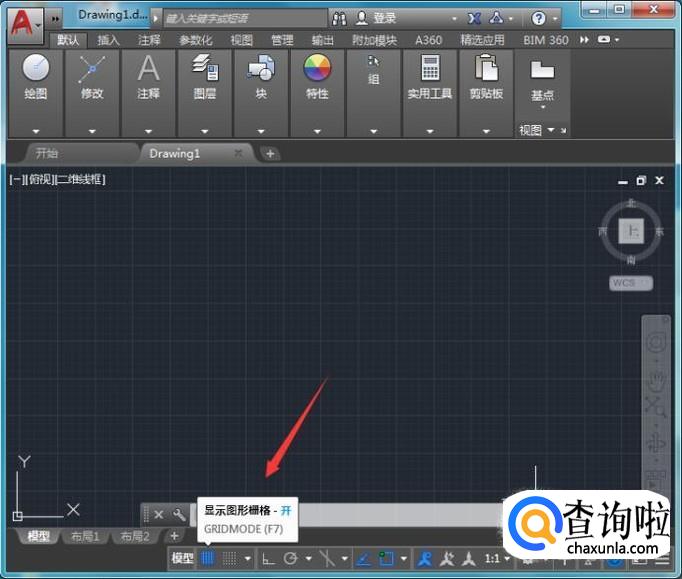

  在CAD的操作界面的下面找到栅格选项，将鼠标移上去之后会看到提示信息，此时栅格处于打开的状态，如图所示：


• 03

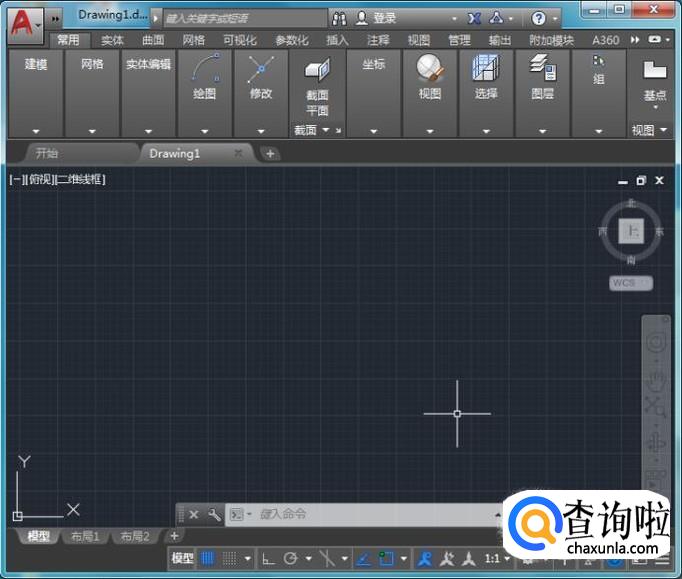

  我们点击该选项栅格就被关掉了，此时在工作区里栅格就没有了，如图所示：


• 04

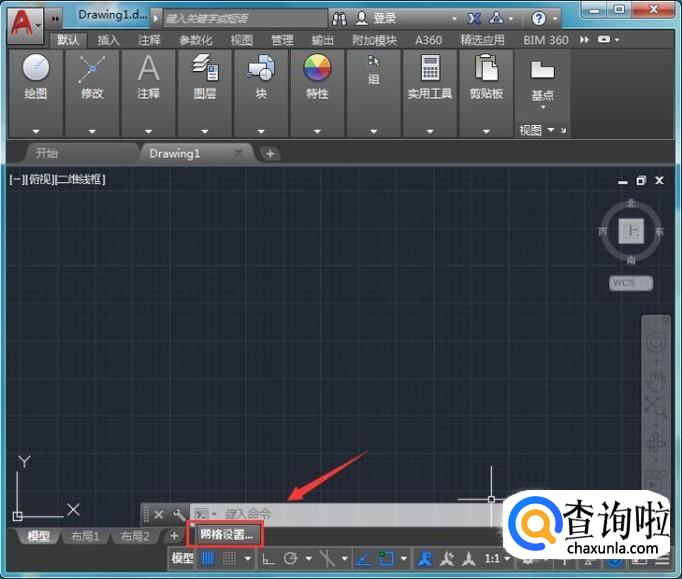

  在栅格显示与隐藏选项上单击鼠标右键找到网格设置选项，如图所示：


• 05

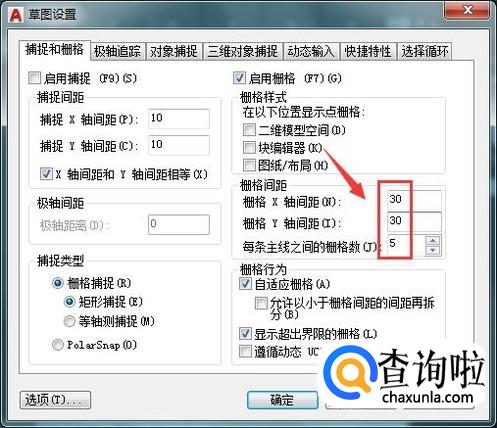

  点击网格设置选项在弹出的对话框内设置参数如图所示：


• 06

  设置好参数之后，可以看到栅格就比原来大了3倍，如图所示：



工具/材料

使用软件：CAD
