UG10.0如何造胶囊模型？

详细内容

• 01

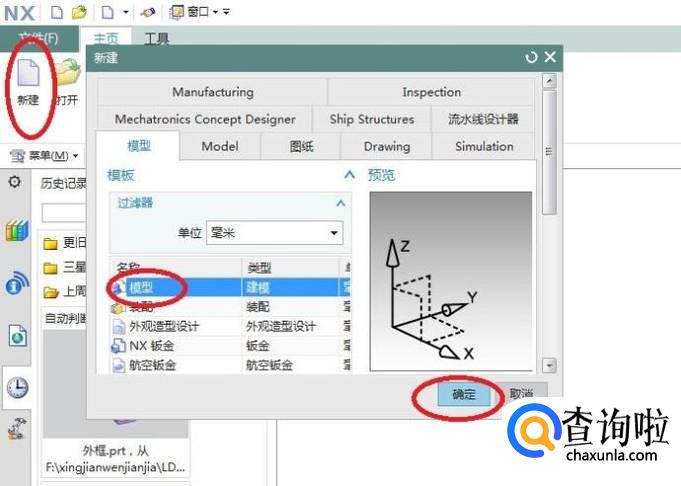

  如下图所示，
  打开UG10.0软件，
  新建一个空白的模型文件。


• 02

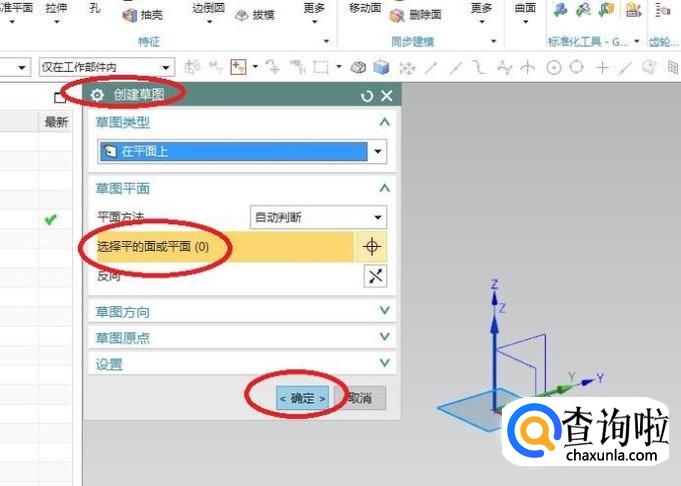

  如下图所示，
  首选点击工具栏中的“草图”图标，
  然后弹出“创建草图”对话框，
  接着在基准坐标系中打点击“XY平面”为草图平面，
  最后点击“确定”。


• 03

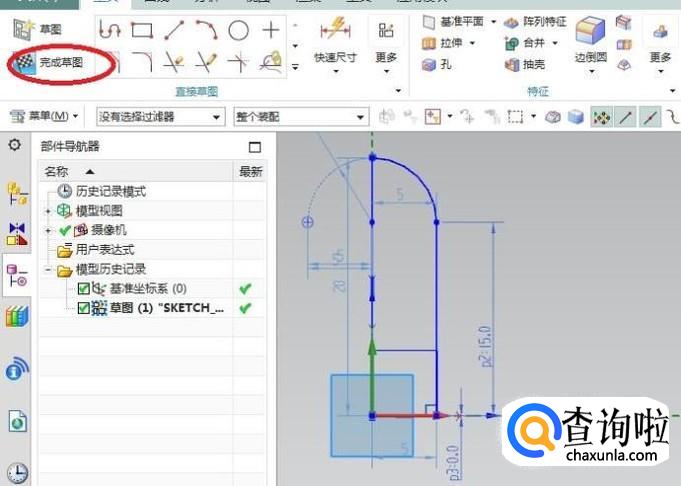

  如下图所示，
  进入到草图状态，
  点击工具栏中的矩形图标，参照下图尺寸画一个矩形，
  点击工具栏中的圆图标画一个圆，位置约束参照下图，
  点击工具栏中的修剪图标，参照下图进行修剪，
  最后“完成草图”。


• 04

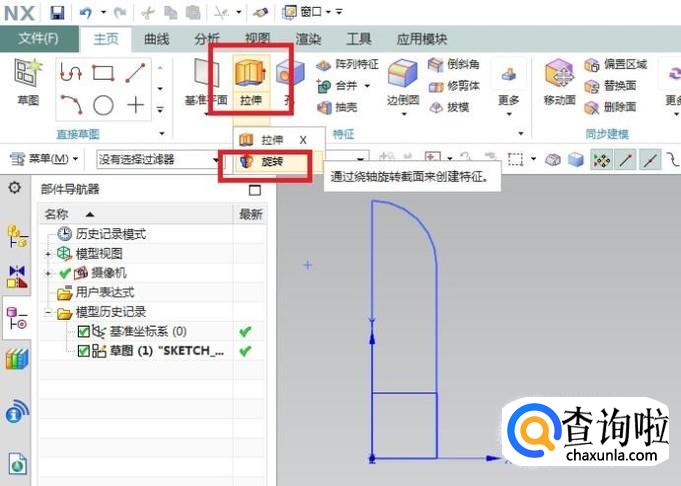

  如下图所示，
  在工具栏中点击“拉伸”下方的三角形，
  在其展开的下拉菜单中点击“旋转”。


• 05

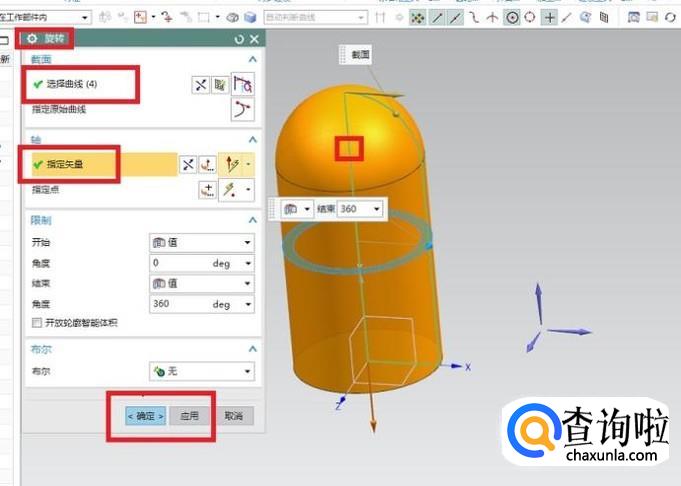

  如下图所示，
  弹出一个“旋转”对话框，
  截面一栏选择刚刚画的草图，
  轴一栏选择小红色框选所在的那条直线，
  预览效果就出来了，
  最后点击“确定”按钮，
  至此，
  完成了胶囊实体的一半。


• 06

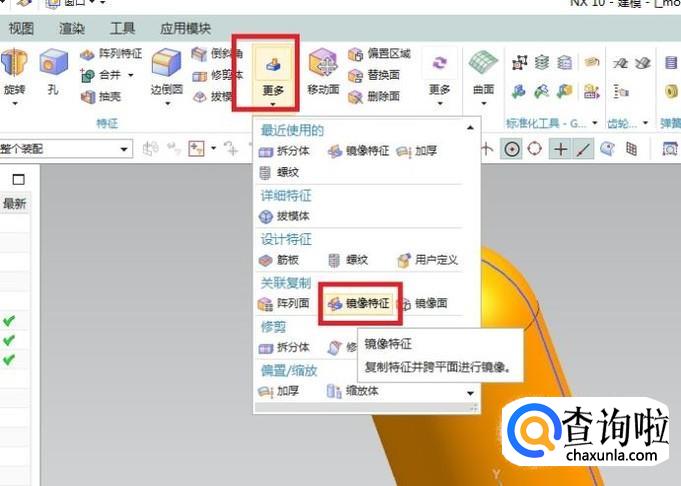

  如下图所示，
  点击工具栏中的“更多”下方的三角形，
  在其展开的下拉菜单中点击“镜像特征”。


• 07

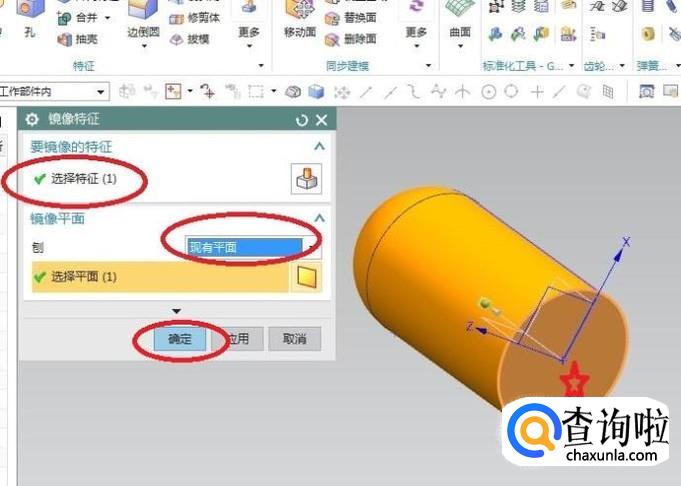

  如下图所示，
  出现“镜向特征”对话框，
  要镜向的特征一栏选择刚刚旋转生成的实体，
  镜像平面一栏选择红色五角星所在的平面，
  最后别忘了点击“确定”就好。


• 08

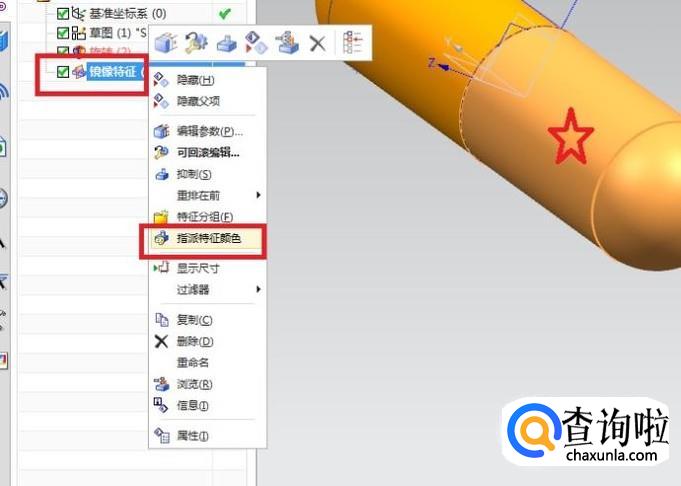

  如下图所示，
  在设计树中用鼠标左键单击“镜向特征”，
  再单击鼠标右键，
  再在弹出的下拉菜单中点击“指派特征颜色”。


• 09

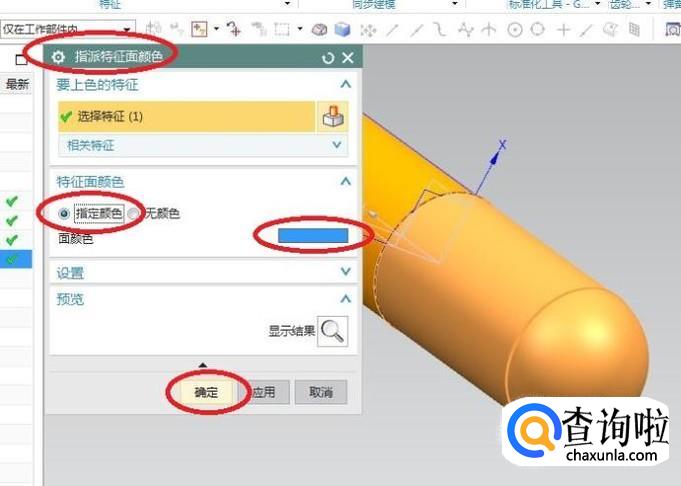

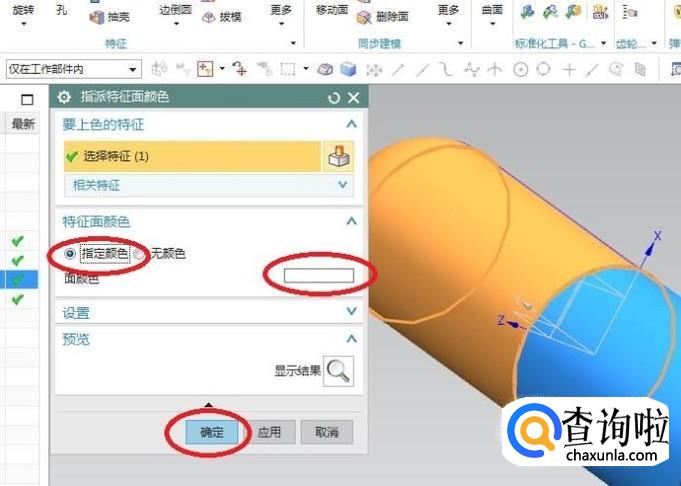

  如下图所示，
  出现一个“指派特征面颜色”对话框，
  在特征面颜色一栏“指定颜色”为青色，
  最后点击“确定”。


• 010

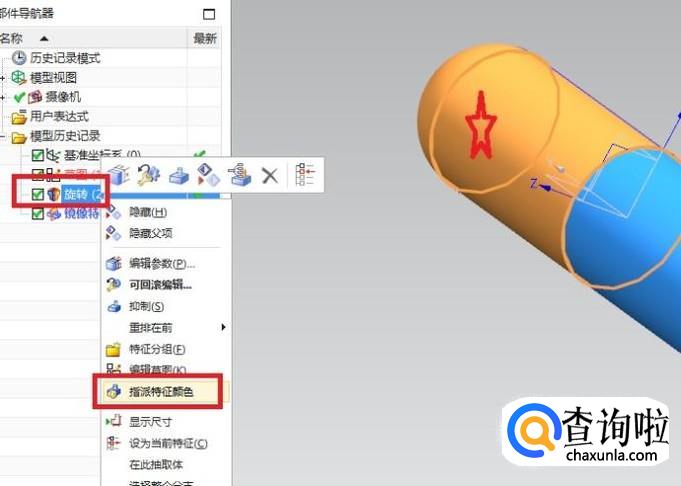

  如下图所示，继续指派颜色。
  在设计树中鼠标左键单击“旋转”，
  再单击鼠标右键，
  再在弹出的下拉菜单中点击“指派特征颜色”。


• 011

  如下图所示，
  有来到了“指派特征面颜色”对话框，
  这次指定颜色为白色。


• 012

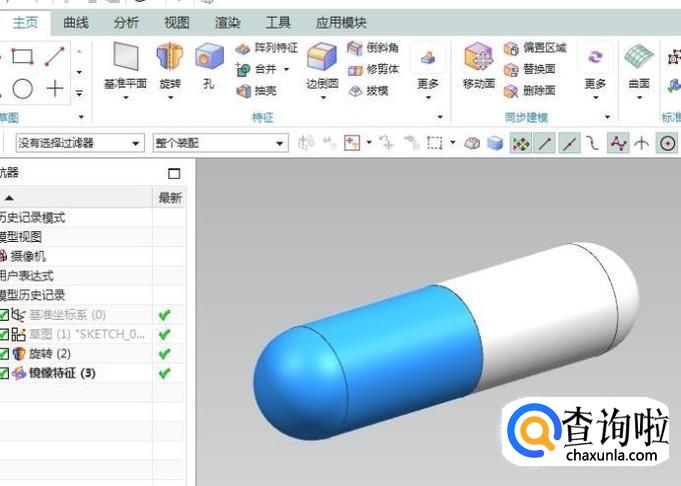

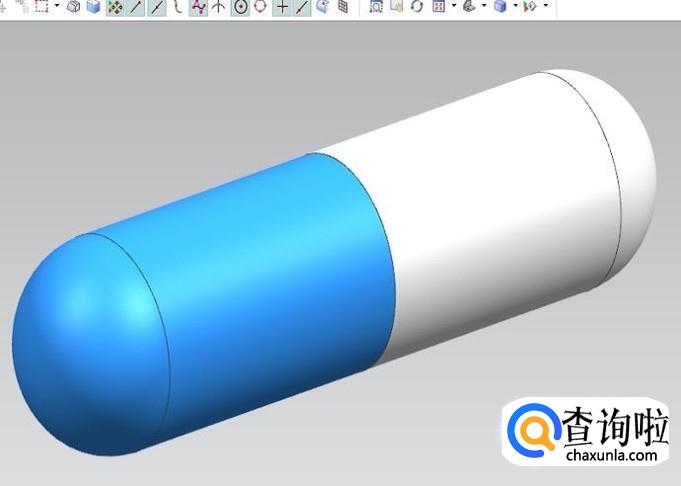

  如下图所示，
  一个似模似样的胶囊三维模型就出现在UG10.0软件中。



工具/材料

电脑

UG10.0软件
