2010比亚迪发动机正时473QA、473QB

详细内容

• 01

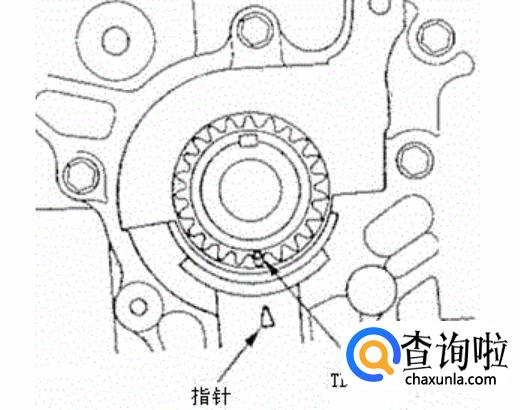

  安装时将曲轴置于上止点位（TDC），将曲轴链轮上的TDC标记与机油泵上的指针对齐。


• 02

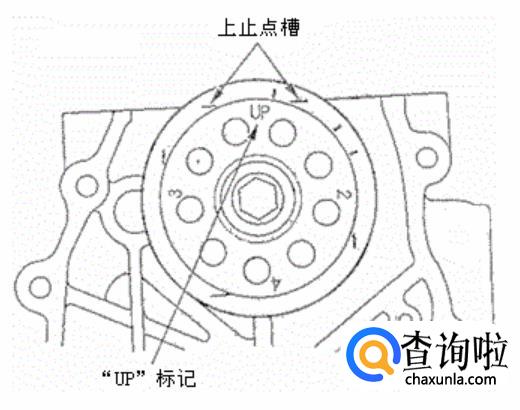

  将一号活塞置于上止点位，凸轮轴链轮上的“UP”标记应当位于上部，而凸轮轴链轮的上止点槽应该与缸盖的上边缘对齐。


• 03

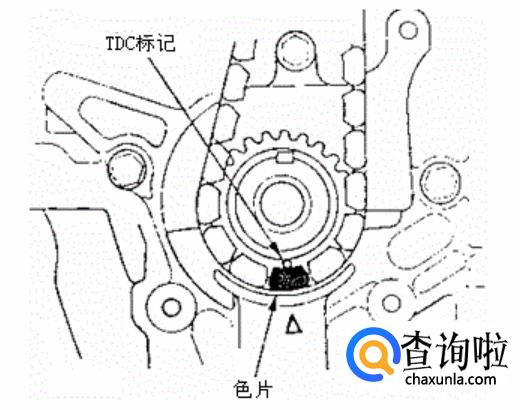

  将无声正时链安装在曲轴链轮上，色片要对准曲轴链轮上的TDC标记。


• 04

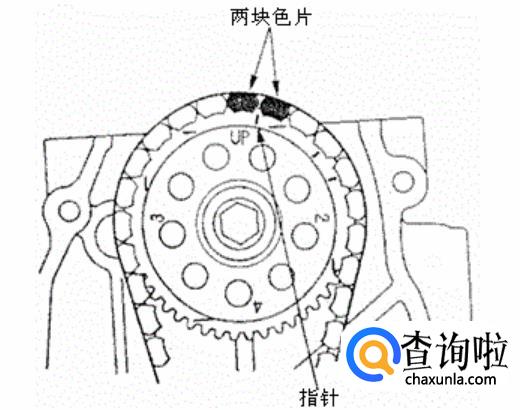

  将无声正时链安装在凸轮轴链轮上，指针要与两块色片的中心对齐。


• 05

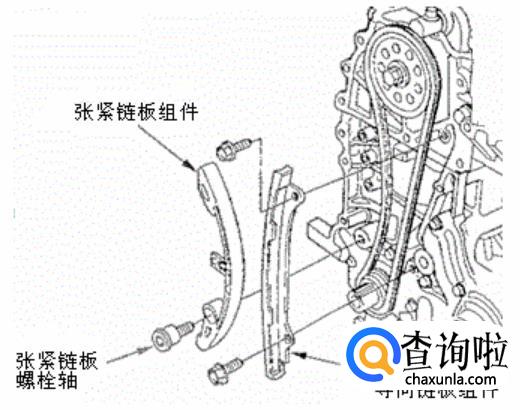

  给张紧链板螺栓轴的螺纹涂上发动机机油，并安装张紧链板组件和导向链板组件。


• 06

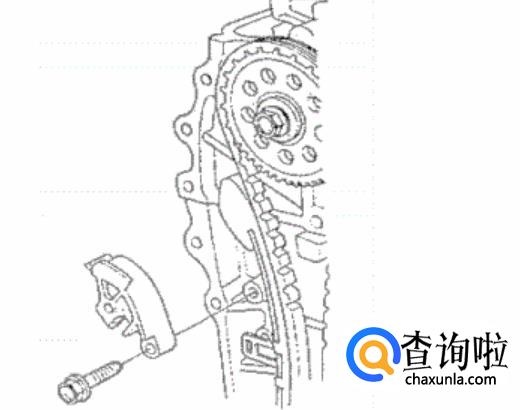

  安装张紧器座，并轻轻拧上螺栓。


• 07

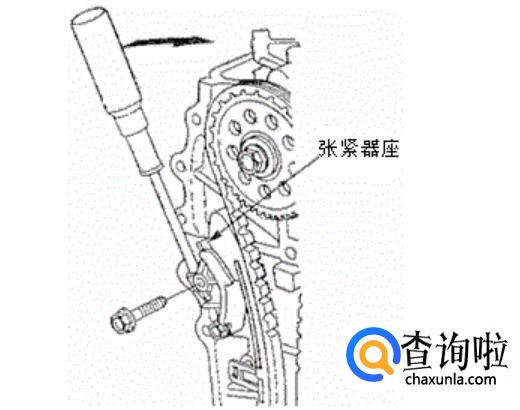

  顺时针旋转拧上张紧器座，来呀紧张紧链板组件，安装剩余的螺栓，并将其锁紧，最后检查各组件的是否有破损、污垢等，如有应及时更换清理。


• 08

  安装时将曲轴置于上止点位（TDC），将曲轴链轮上的TDC标记与机油泵上的指针对齐。


• 09

  将一号活塞置于上止点位，凸轮轴链轮上的“UP”标记应当位于上部，而凸轮轴链轮的上止点槽应该与缸盖的上边缘对齐。


• 010

  将无声正时链安装在曲轴链轮上，色片要对准曲轴链轮上的TDC标记。


• 011

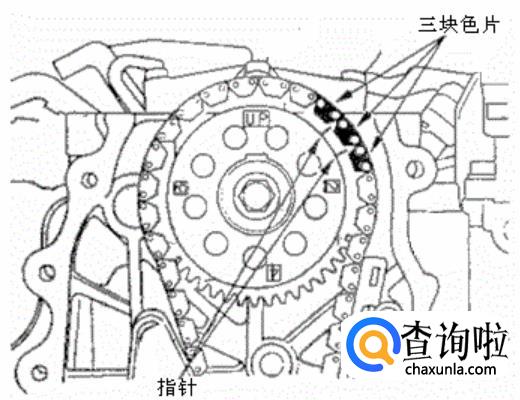

  将无声正时链安装在凸轮轴链轮上，指针要与三块色片对齐。


• 012

  给张紧链板螺栓轴的螺纹涂上发动机机油，并安装张紧链板组件和导向链板组件。


• 013

  安装张紧器座，并轻轻拧上螺栓。


• 014

  顺时针旋转拧上张紧器座，来呀紧张紧链板组件，安装剩余的螺栓，并将其锁紧，最后检查各组件的是否有破损、污垢等，如有应及时更换清理。
