CAD如何快速制作块？

简要回答

CAD制图中，有时候需要把局部图形制作成块，方便管理和编辑。下面我就来演示一下，如何快速制作块。

详细内容

• 01

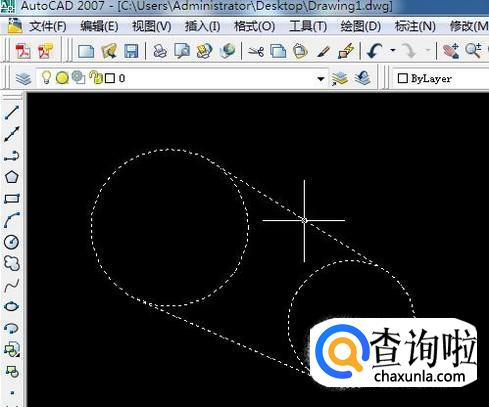

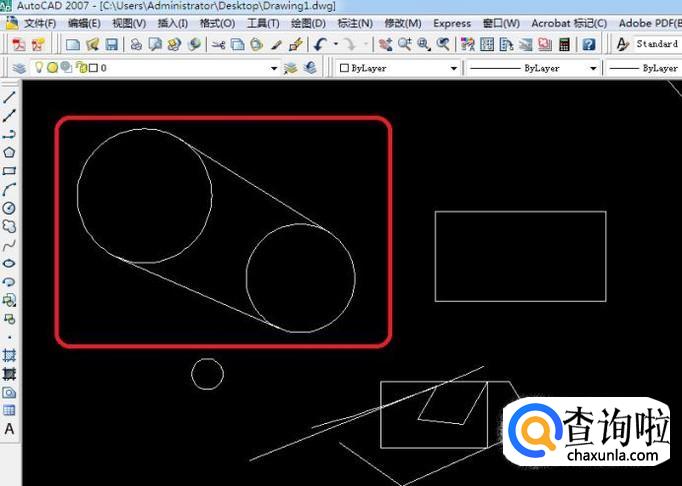

  首先，打开CAD，如图所示，我需要把标记的图形制作成块。


• 02

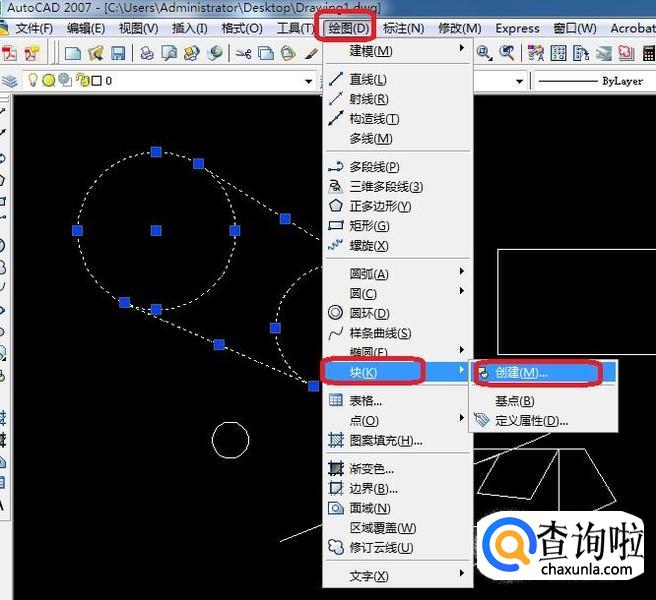

  用鼠标拖动的方法，把该部分图形整体选中，如图所示，依次点击“绘图”，“块”，“创建”。


• 03

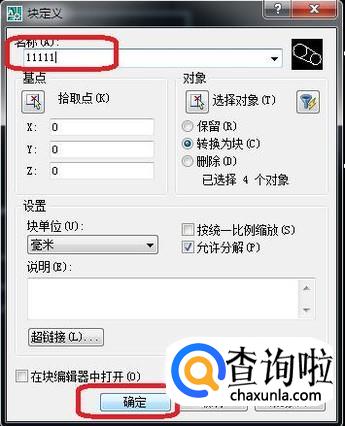

  出现“块定义”面板，我们随意命名一下块的名称，点击确定。


• 04

  此时，块就创建好了，用鼠标在该图形上任意一点点击一下，就能把该图形选中了。


• 05

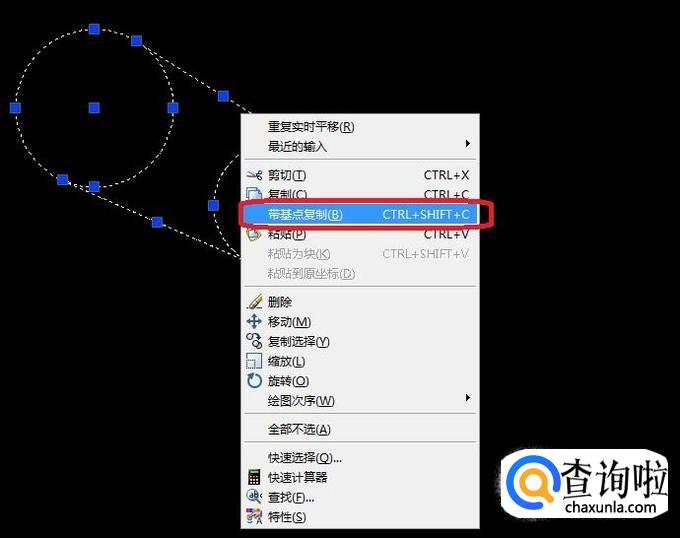

  还有一种简单方法，如图所示，全选图形后，右键单击弹出菜单，我们选择“带基点复制”。


• 06

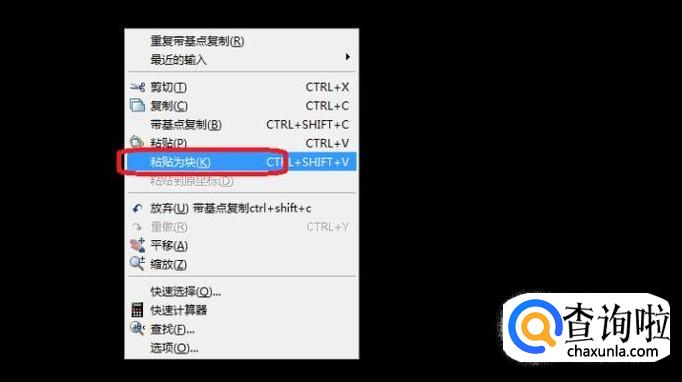

  然后任意选一个空白处，指定基点后，右键单击选择“粘贴为块”，就把该图形制作成块了，我们只需把粘贴的图形留下，删掉原图形即可。
