CAD怎么使线条变粗？

简要回答

我们在用CAD软件制作图纸的时候，为了方便区分各自的区域，以及空间的大小和范围，就需要用不同粗细的线条来表示，那么cad中怎么将线条变粗呢？下面小编就给大家详细介绍一下操作的方法吧！

详细内容

• 01

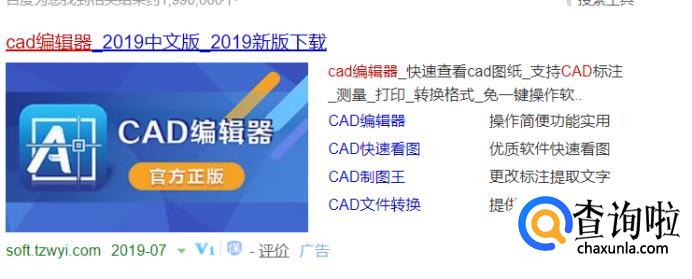

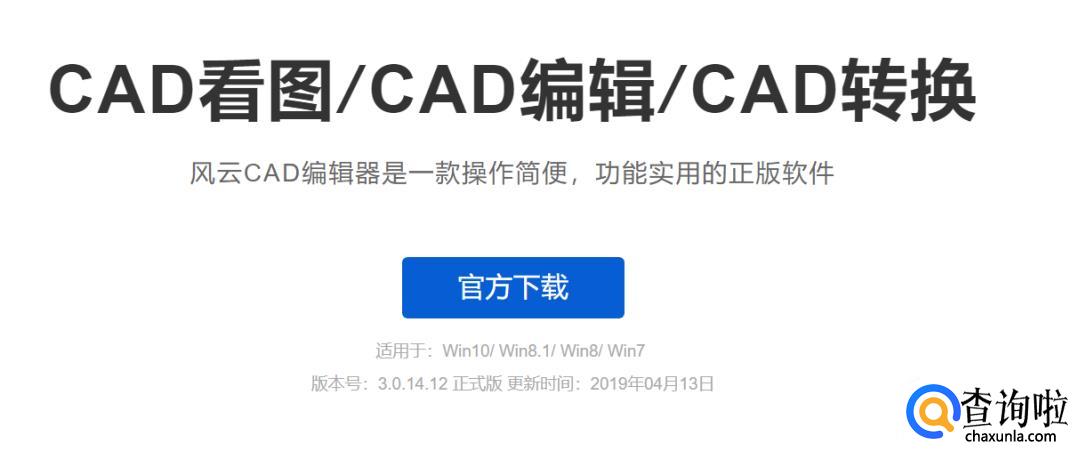

  首先，打开电脑桌面中任意一个浏览器，在浏览器的搜索框搜索CAD编辑器，然后点击进入官网。


• 02

  根据系统提示安装步骤将CAD编辑器安装到电脑桌面上。


• 03

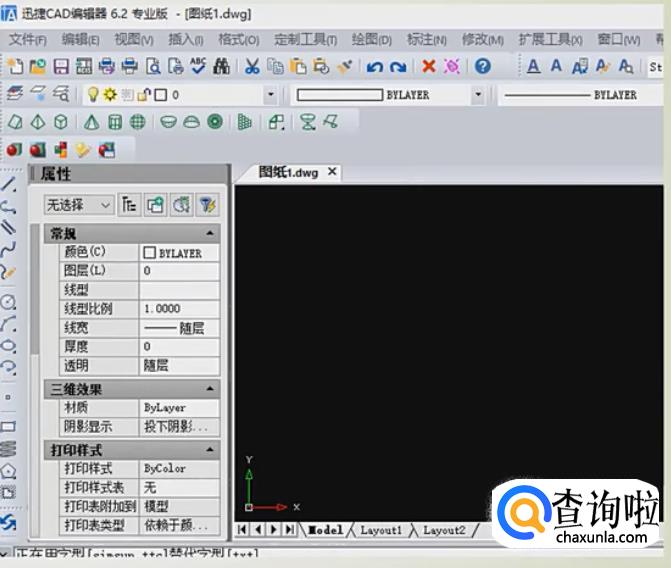

  安装完成后，再双击左键进行启动进入到使用窗口界面中。


• 04

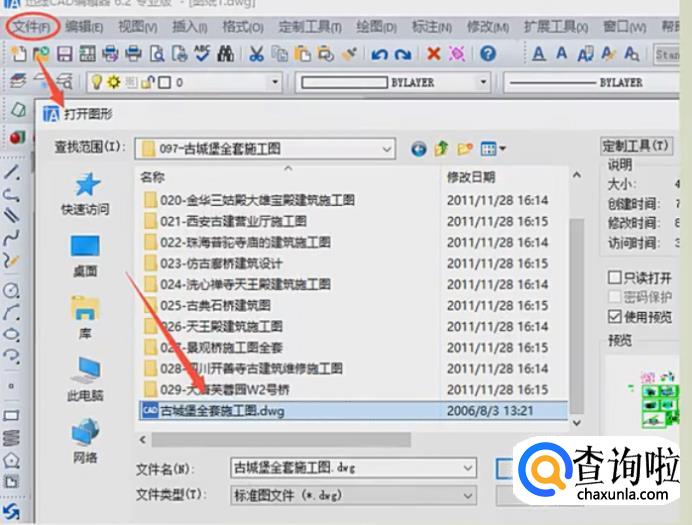

  点击该软件上方菜单栏中的文件选项，之后再点击”打开“属性按钮，在弹出的”打开图形“对话框中打开需要使用的CAD图纸文件就可以了。


• 05

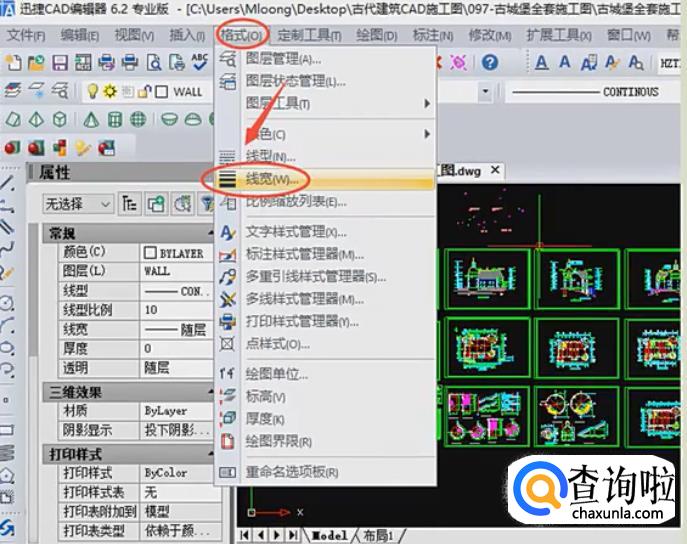

  点击编辑器上方的”格式“，之后再点击”线宽“选项。


• 06

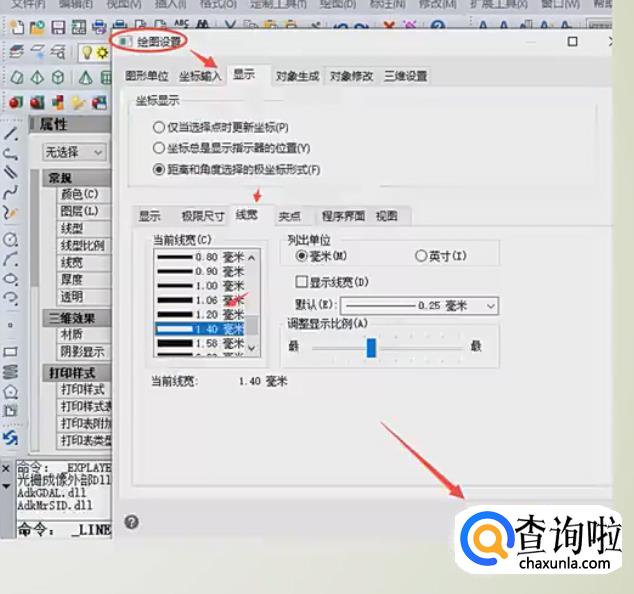

  最后在编辑器的界面就会弹出一个对话框，在弹出的”绘图设置“对话框中，在当前线宽中就可以选择你想要的线条的粗细，最后点击确定。


• 07

  还有一种办法
  首先选中线段，先后输入PE回车，W回车，5000回车，5000代表的是相对宽度，可根据宽度来进行自行调整。


• 08

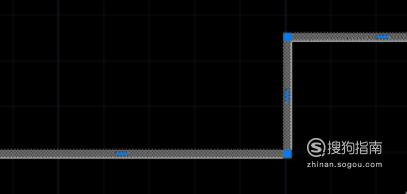

  当以上指令完成后，线条就变粗了。


• 09

  第三种办法是采用PL命令绘制线段。


• 010

  打开cad现在小编点击工具栏【多段线】命令，也可以输入pl进行划线。


• 011

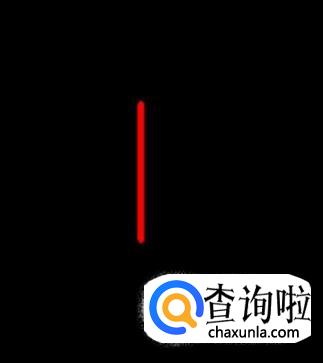

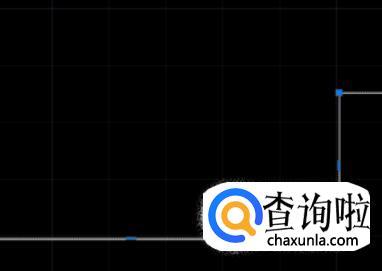

  现在小编画一条细线，这么细怎么调粗呢。


• 012

  鼠标点击PL线段—然后按—键盘Ctrl+1,【如图】出现对话框。

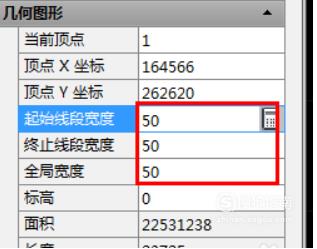

• 013

  调节红框里面的参数，可以发现线段粗细出现了变化。可以根据自己的需要调整参数，变粗的程度也就不同。
