UG10.0中如何创建陀螺模型？

详细内容

• 01

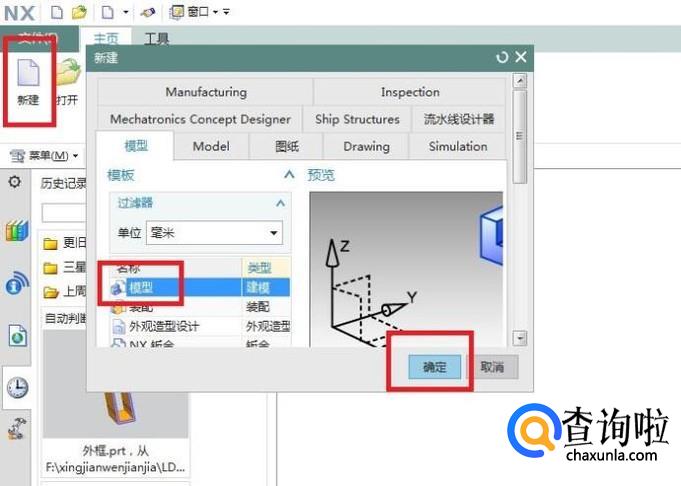

  如下图所示，
  打开UG10.0软件，
  点击工具栏中的“新建”图标，
  在随后出现的“新建”对话框中选择“模型”并点击“确定”，
  完成一个空白模型文件的创建。


• 02

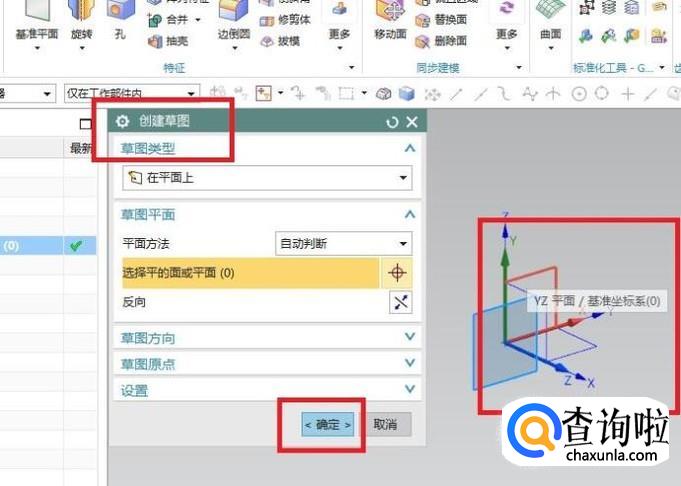

  如下图所示，
  进入到三维建模状态，
  点击工具栏中的“草图”图标，
  随后会弹出一个“创建草图”对话框，
  然后在基准坐标系中选择“YZ平面”为草图平面，
  最后别忘了点击“确定”就好了。


• 03

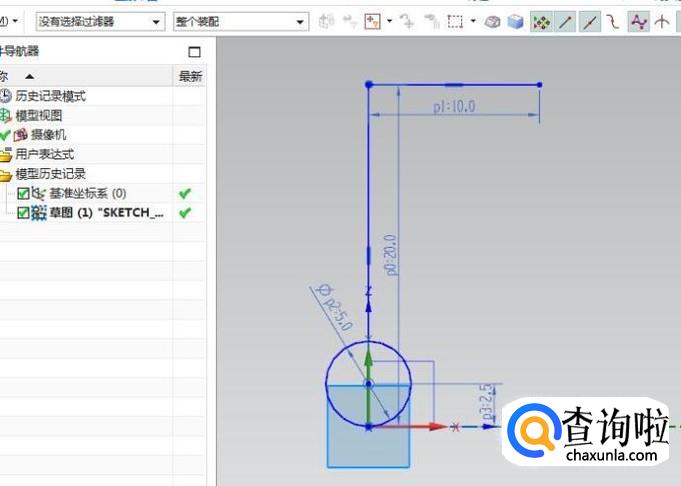

  如下图所示，
  进入到草图工作状态，
  点击工具栏中的“直线”图标，
  以坐标原点为起点画两条直线（先向上画，在向右画），
  线段长度最好与下图保持一致，
  然后点击工具栏中的“圆”图标，
  画一个圆，
  圆的尺寸和位置请与下图保持一致。


• 04

  如下图所示，

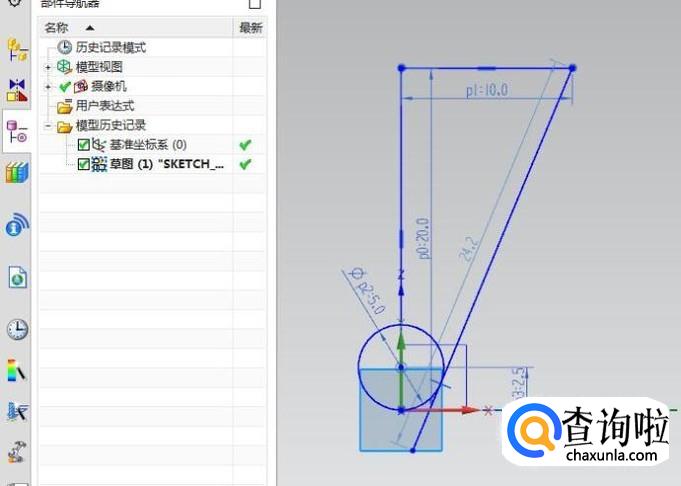

  点击工具栏中的“直线”图标，
  以直线端点为起点画一条与圆的相切线。


• 05

  如下图所示，
  点击工具栏中的“修剪”图标，
  按照下图所示休假圆和切线段，
  修剪完之后别忘了点击“完成草图”哦！


• 06

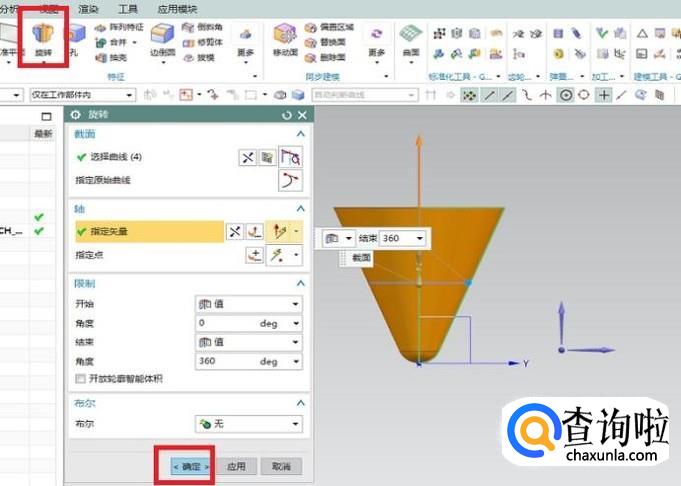

  如下图所示，
  退出了草图之后，
  点击工具栏中的“旋转”图标，
  在弹出“旋转”对话框之后，
  截面一栏选择刚刚画的草图所有线段，
  轴指定矢量一栏选择刚刚画的草图中的竖直线段，
  看着预览效果，
  可以点击“确定”了。


• 07

  如下图所示，继续创建草图，
  这次选择的平面为旋转体的平面（见下图红色表面）。


• 08

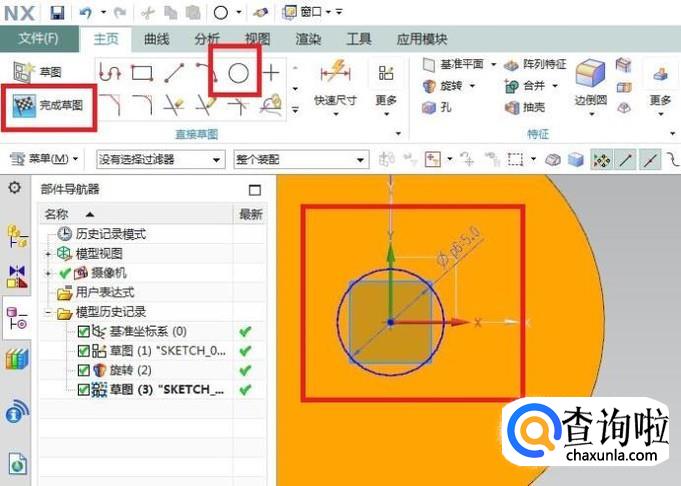

  如下图所示，
  点击工具栏中的“圆”图标，
  以坐标原点为圆心画一个自己感觉合适的圆，
  然后“退出草图”。


• 09

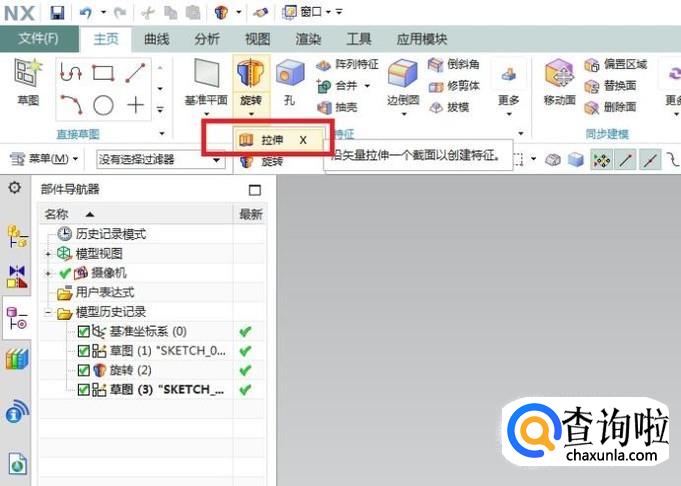

  如下图所示，
  点击工具栏中的“拉伸”图标，
  激活拉伸命令。
  别告诉我看着这么久笔者的指南还不知道怎么去找“拉伸”图标哦！！！


• 010

  如下图所示，
  出现了“拉伸”对话框，
  截面曲线毫无意外是圆，
  距离：笔者的软件默认的是15，笔者觉得还可以，就不去更改了，
  布尔一栏如果默认的是“无”，则必须改成“求和”，
  还有一个拔模一栏，一定要点开从起始限制，默认角度为2，可以不动，
  最后点击“确定”，
  至此，
  一个简单陀螺的主体就建好了。

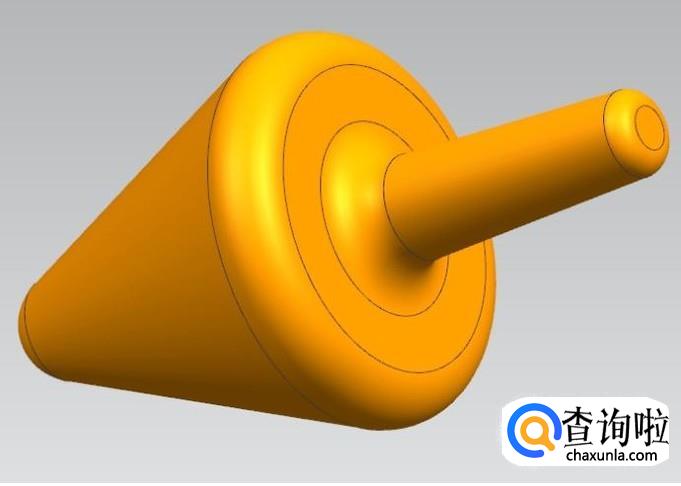

• 011

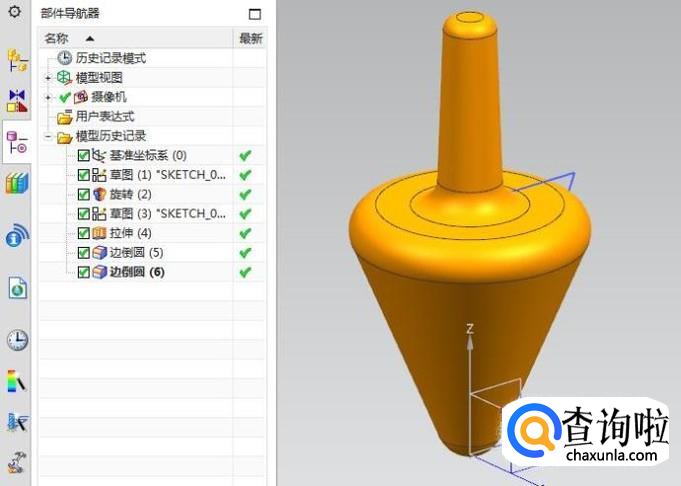

  如下图所示，
  点击工具栏中的“边倒圆”命令，给陀螺进行倒圆角操作，
  然后，
  一个简单的陀螺模型就出现在UG10.0软件中了。



工具/材料

电脑

UG10.0软件
