cad中怎么填充钢筋混凝土图案

简要回答

CAD是工程中常用的制图软件，我们画工程图的时候，经常需要用到是各种图案填充，下面我就来讲讲cad中怎么填充钢筋混凝土图案的技巧。

详细内容

• 01

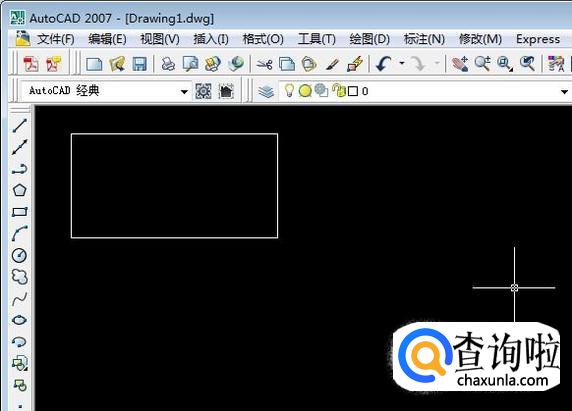

  首先，打开一个空白的CAD文档，输入一个图形做演示用，我们需要在该方框内填充钢筋混凝土图案。


• 02

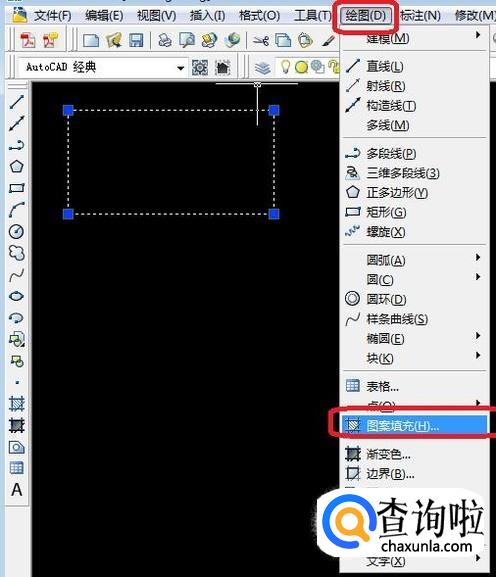

  我们知道，CAD中自带图案填充是没有钢筋混凝土的，不过我们可以用两个图案重叠的方式填充进去，也能得到钢筋混凝土图案的效果。如图所示，选中方框后，点击“绘图”标签，在下拉菜单中选择“图案填充”。


• 03

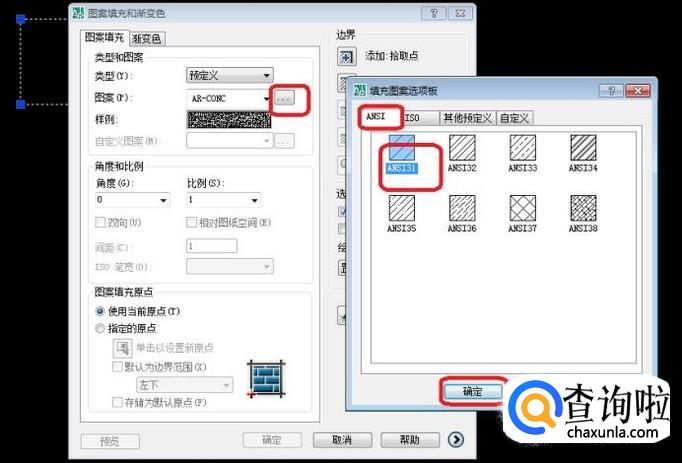

  弹出“图案填充与渐变色”选项框，我们点击图中图案旁边的按钮，选择图案种类，选择ANSI下面的ANSI31，点击“确定”。


• 04

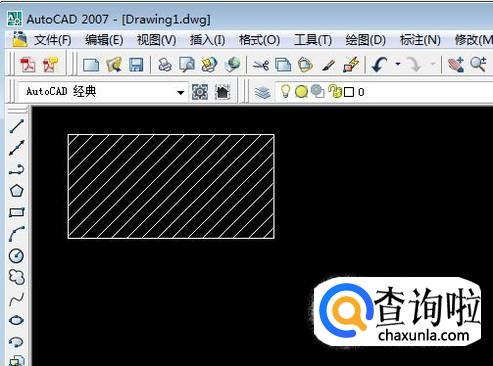

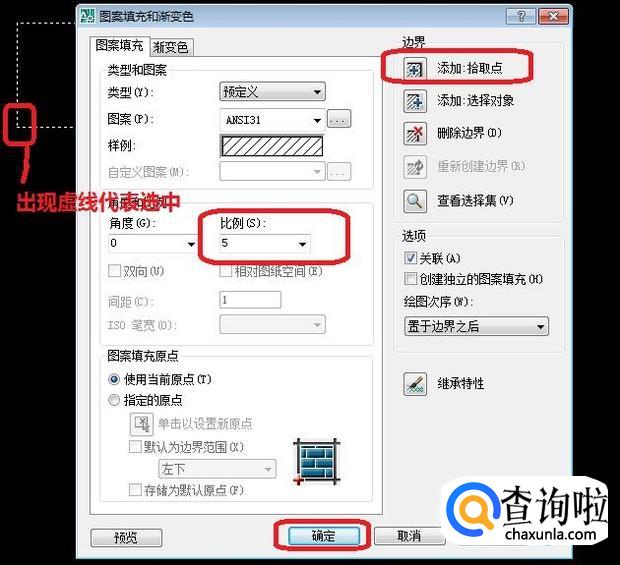

  之后，我们还需要设置一下比例，如图所示，设置比例为5（我是根据经验设置的，可以根据视觉效果调整数值），点击“添加拾取点”，选中方框，至出现图中虚线样式后，点击确定，第一种图案就填充进去了，效果如下。


• 05

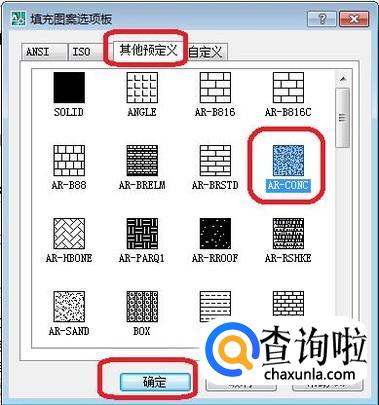

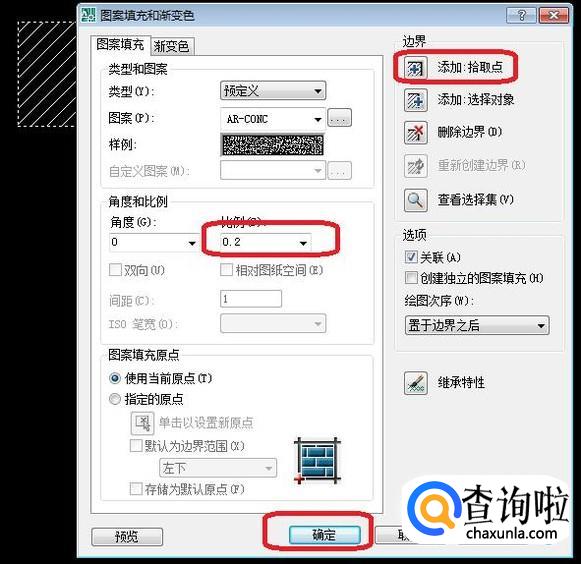

  然后，我们填充第二种图案，重复上述步骤，我们选择第二种图案为“其他预定义”下面的“AR-CONC”，点击确定，设置比例为0.2。


• 06

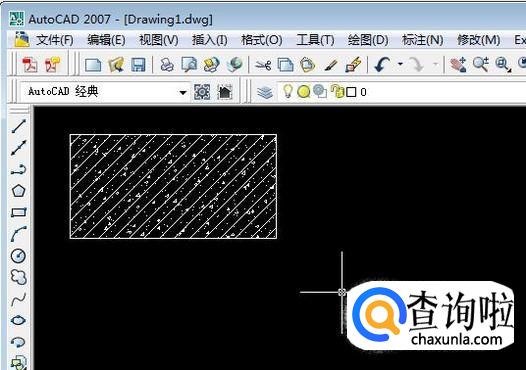

  则钢筋混凝土图案的效果就出来了，如下图所示。
