CAD怎样快速标注XY坐标？

简要回答

一般我们用CAD软件自身的标注功能所标注出来的坐标并不是很理想,下面我来讲一种方法，能快速标注XY坐标。

详细内容

• 01

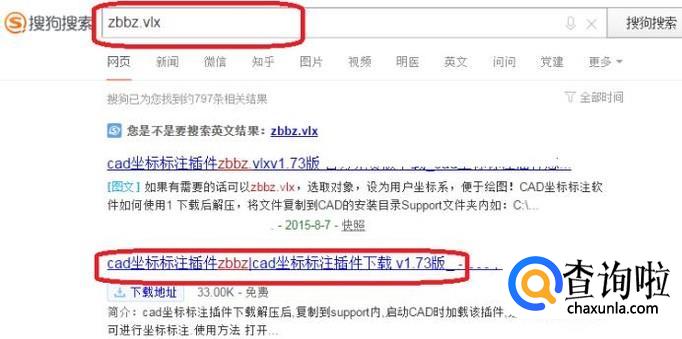

  首先，我们需要下载一个小插件，如图所示，浏览器搜索“zbbz.vlx”，找到资源并下载下来。


• 02

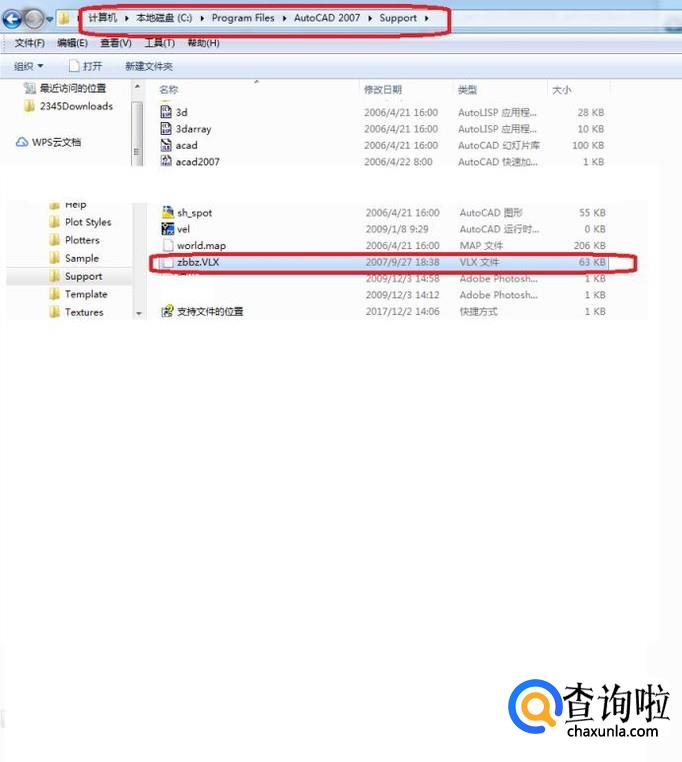

  然后，我们把该文件复制粘贴到CAD的安装目录下的“support”文件夹中。


• 03

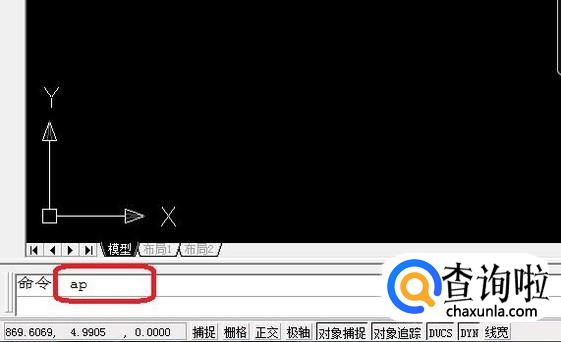

  打开CAD,在命令栏中输入命令“ap”，按回车键。


• 04

  然后，我们加载“zbbz.vlx”，加载后点击关闭。


• 05

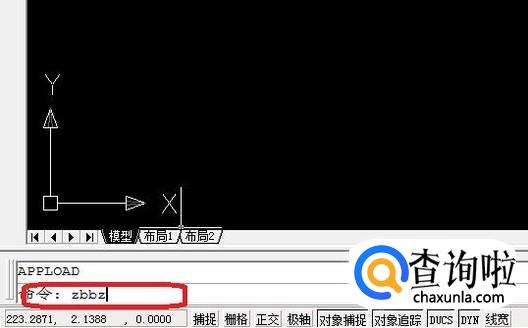

  然后在命令栏输入“zbbz”，按回车键。


• 06

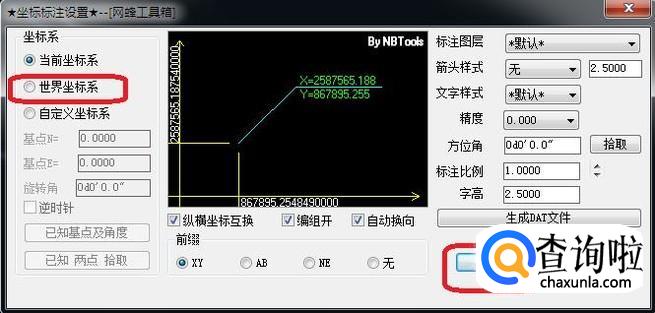

  在“坐标标注设置”面板中，选择坐标系为“世界坐标系”，点击确定。


• 07

  这样，就可以在图纸中标注了， 如图所示，输入XY坐标即可，效果比自带标注更好一些。
